Распиновка hdmi кабеля на звук

Смотреть фильмы или играть в видеоигры на домашней развлекательной системе является популярным времяпрепровождением для многих людей. Поэтому производители продолжают искать способы улучшить свой продукт, предоставив более высокое качество звука и лучшее качество изображения. Иногда это создает проблемы для тех, у кого есть устройства с различными стандартами, например, когда кто-то должен подключить новую игровую консоль или ноутбук к старому телевизору. К счастью, выпускается кабель различных стандартов. ООО «СЗКСК» продает кабель любого типа. Кабель HDMI можно соединить с RCA аудио, и сделать это можно тем, у кого есть соответствующие кабели и коробка конвертера.

HDMI это мультимедийный интерфейс высокой четкости, он является цифровым сигналом, в то время как такие компоненты соединения, как RCA, являются аналоговыми сигналами. То есть, они имеют различные типы входных и выходных соединений. Для подключения устройства с выходом HDMI к RCA входу, пользователь должен иметь соответствующее оборудование: конвертер HDMI, кабель HDMI, и RCA кабель.

Различие между HDMI и RCA соединениями

Разъемы RCA имеют две или три круглых вилки на конце кабеля. На разъеме три штекера, красный штекер передает звуковой сигнал, в то время как желтый штекер передает видеосигнал, а белый штекер передает дополнительный звуковой сигнал для объемного звучания. Разъемы HDMI похожи на USB-разъемы с небольшими контактами, которые спрятаны внутри наконечника. Эти контакты передают аудио и видеосигналы к устройствам.

Различение между разъемами RCA и компонентным RCA

Разъемы RCA делятся на две разные категории. Компонентные RCA разъемы имеют штепсельные вилки, как стандартные RCA разъемы, но каждый тип имеет определенный цвет кодирования. Вместо желтой, красной и белой заглушки, компонентный RCA обычно имеет зеленый, синий и красный штекеры. Традиционные RCA разъемы не работают с гнездами, и наоборот.

Конвертер изменяет цифровой сигнал HDMI, поступающий из DVD-плеера, игровой консоли или другого периферийного оборудования, в аналоговый сигнал например для старого телевизора, благодаря чему он может его распознать. Производители выпускают множество конвертеров, которые различаются по цене и свойствам. Эти устройства, служат для коммутации сигналов передовых систем с несколькими вариантами разрешения и формата. Для настройки конвертера, следуйте указания производителя, казанным в инструкции для подключения кабелей.

После настройки конвертера, подключите кабель HDMI к игровой системе, ноутбуку, или DVD-плееру. Необходимо подключать устройства, при помощи штекеров, которые соответствуют по цветам с входами телевизора. Сначала вставьте разъемы для подключения устройств, затем включите телевизор и настройте каналы, пока на экране не появится нужная картинка. После этого медленно увеличьте громкость, чтобы проверить качество звука.

Устранение неполадок подключения

Если изображение или звук не появляется, проверьте соединения между кабелями. Это обычно происходит, когда пользователь подключает RCA разъемы в неправильные гнезда. Убедившись в том, что цвета штекеров и гнезд совпадают, обратите внимание на связь между кабелями и конвертером, они должны плотно прилегать и не шевелится при перемещении.

Другая распространенная проблема возникает, когда люди пытаются использовать один кабель с разъемом HDMI на одном конце и RCA разъемы на другом конце. Эти кабели не преобразовывают сигналы, как конвертер и работают только с определенными устройствами.

Распиновка штекера мультимедийного интерфейса HDMI .
Схема переходника DVI-HDMI.

Распайка переходника DVI-HDMI

Следует иметь в виду, что цветовая маркировка жил вашего кабеля может отличаться от указанной на схеме. При перепайке разъёма кабеля прозванивайте остаток кабеля, чтобы быть уверенным в назначении каждого провода. К тому же, в кабеле могут присутствовать незадействованные жилы.

Скажите, а жёлтые провода должны «прозваниваться»? Не могу понять, работает ли мой переходник HDMI-mini HDMI? Все провода прозваниваются кроме жёлтых.

Жёлтые провода — это оплётка. Разумеется, она должна прозваниваться.

Большое спасибо! 🙂 Оставим продавцу негативный отзыв… У него многие пишут что кабель не работает… 🙁

  • Цена: $12.59
  • Перейти в магазин

Добрый день, уважаемые читатели! Под катом Вас ждем рассказ про конвертер HDMI -> HDMI + аудио выход + SPDIF. В конце обзора мини конкурс.

Что это вообще за устройство и зачем они нужно.
Так как маловато свободного времени, фильмы дома смотрю редко. Навороченных видео плееров не имею, дорогущих медиабоксов на обзор никто не присылает.
Есть у меня простой видео плеер




Рассмотрим устройство поближе:


Качественно покрашено порошковой краской.
Размеры: 85x62x21 (мм)
Вес изделия: около 120 г
Панель входов:

Переключатель: пропуск сигнала — 2 канала — 5 каналов (для цифры).

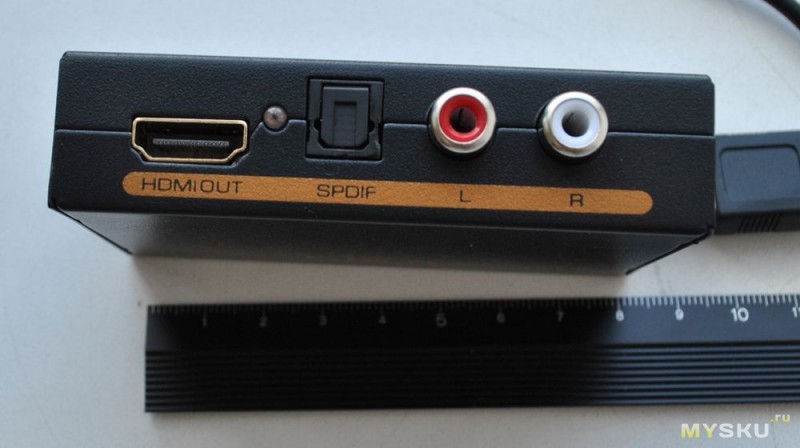

Панель выходов:

Поддержка вывода аудио: SPDIF + R/L аналоговый аудио выход
Откручиваем 4 винтика по бокам и:

Устанавливаем и подключаем:

Голубые светодиоды с двух сторон. Запитал от USB телевизора.

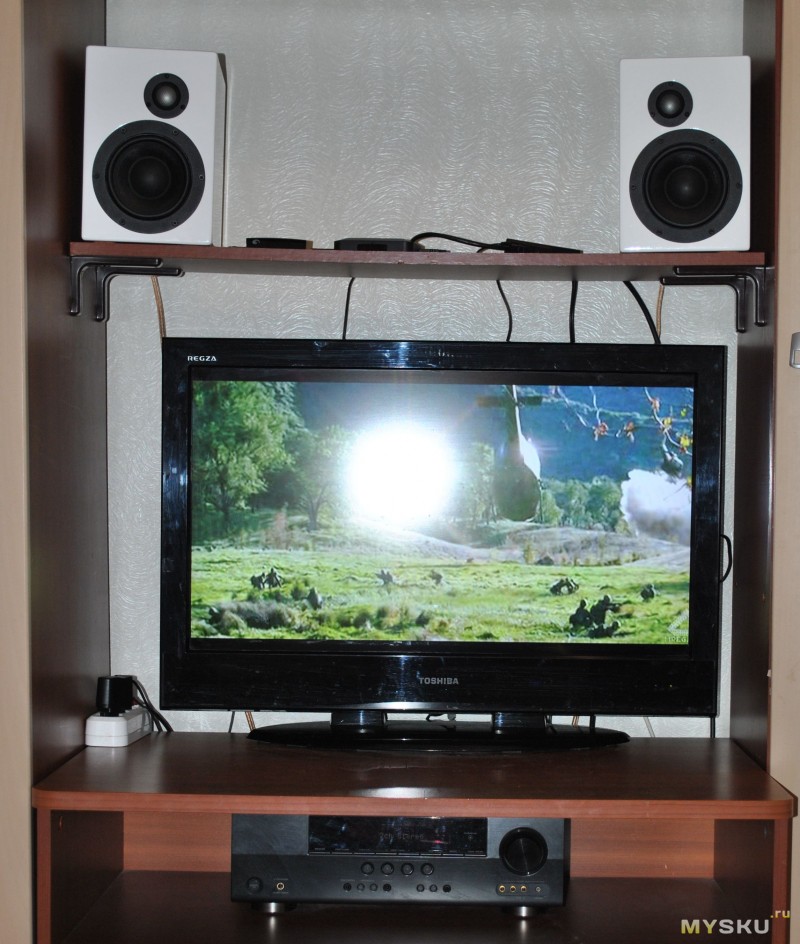

Теперь можно полноценно посмотреть фильм:


Устройство справляется со своим предназначением, звук передает, на глаз артефактов в видео сигнале не заметно.

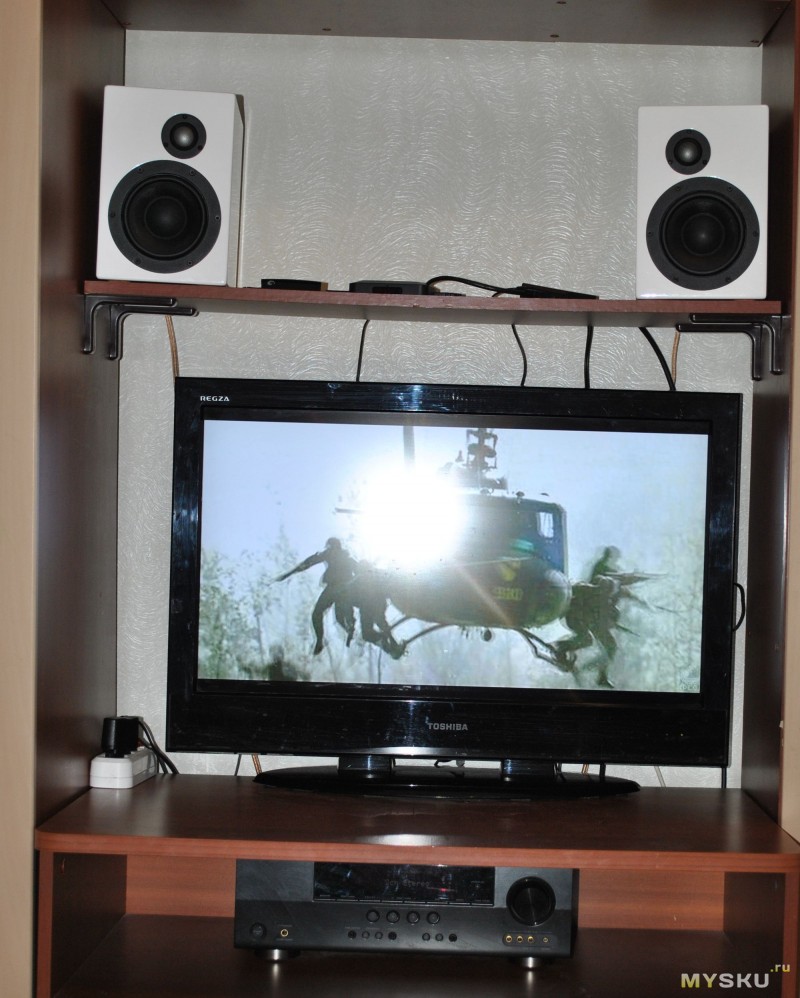

Конкурс: Кто угадает что за фильм на экране, тому добра + в карму.
