Приспособление для ленточной шлифмашины своими руками

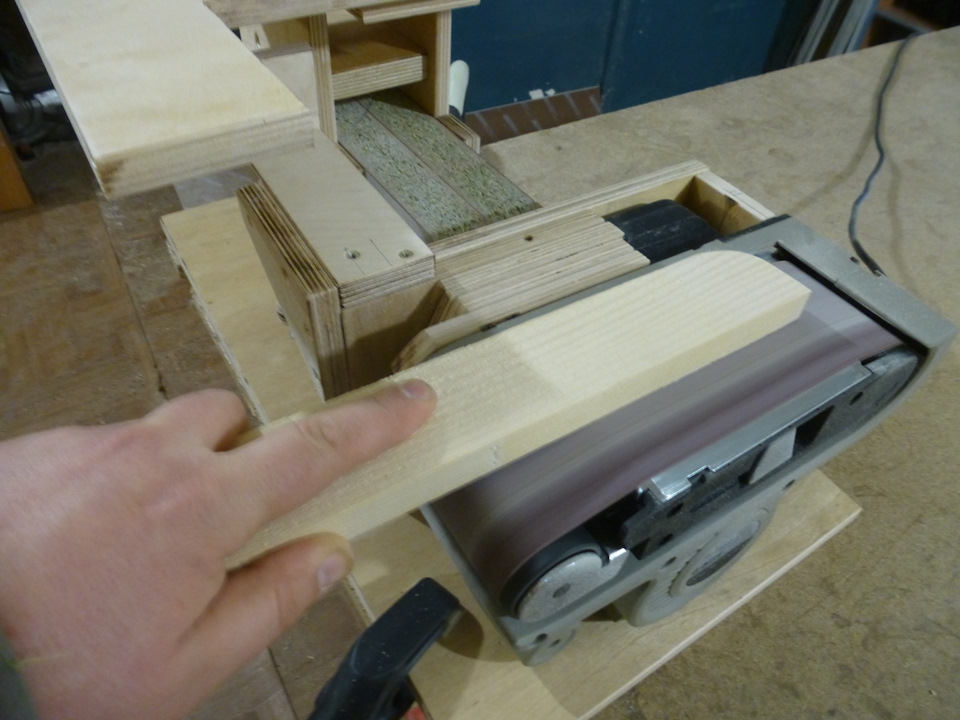

Для небольших деталей и мелких работ собрал из обрезков фанеры такое приспособление. Идею нашёл на просторах Интернета. Позволяет работать в горизонтальной, вертикальной плоскости, а также под углом (в моём случае это 45 градусов, как наиболее востребованный угол, но при необходимости можно сделать любой).

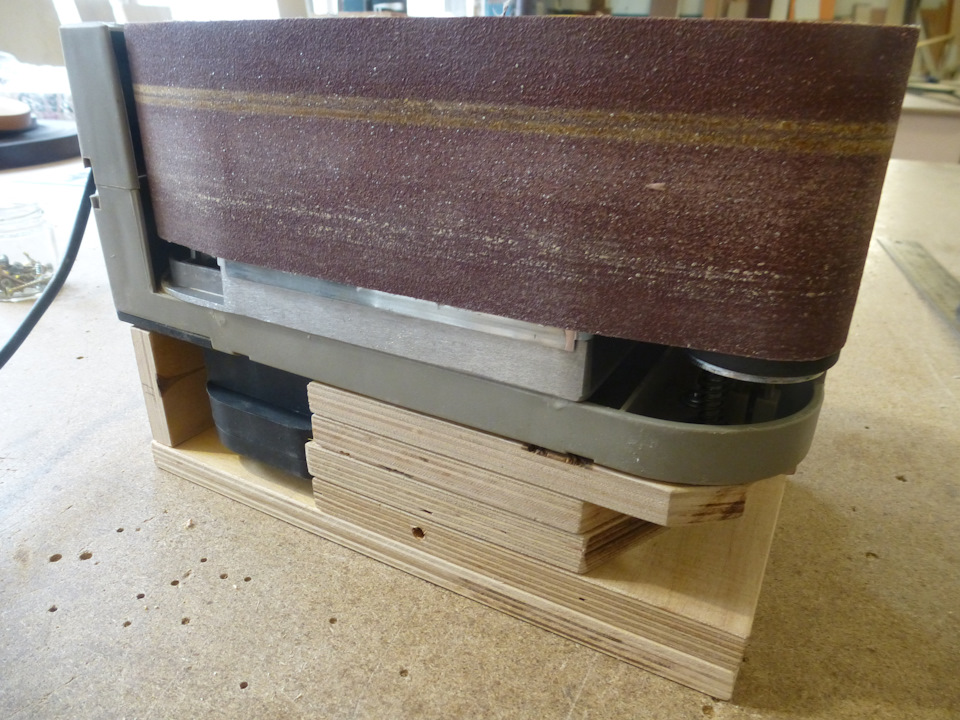

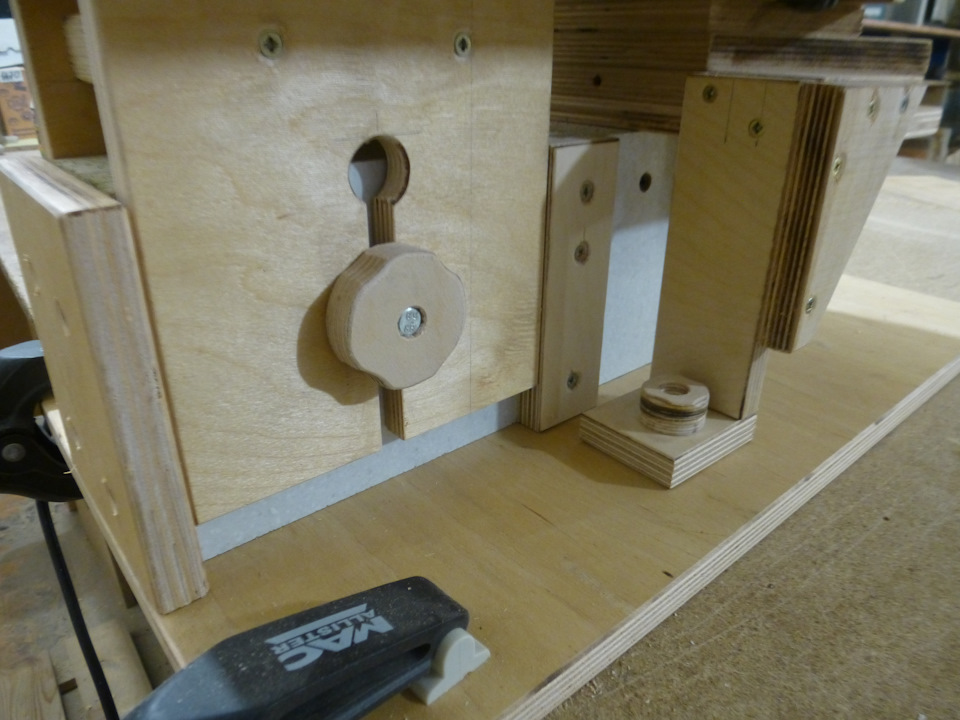

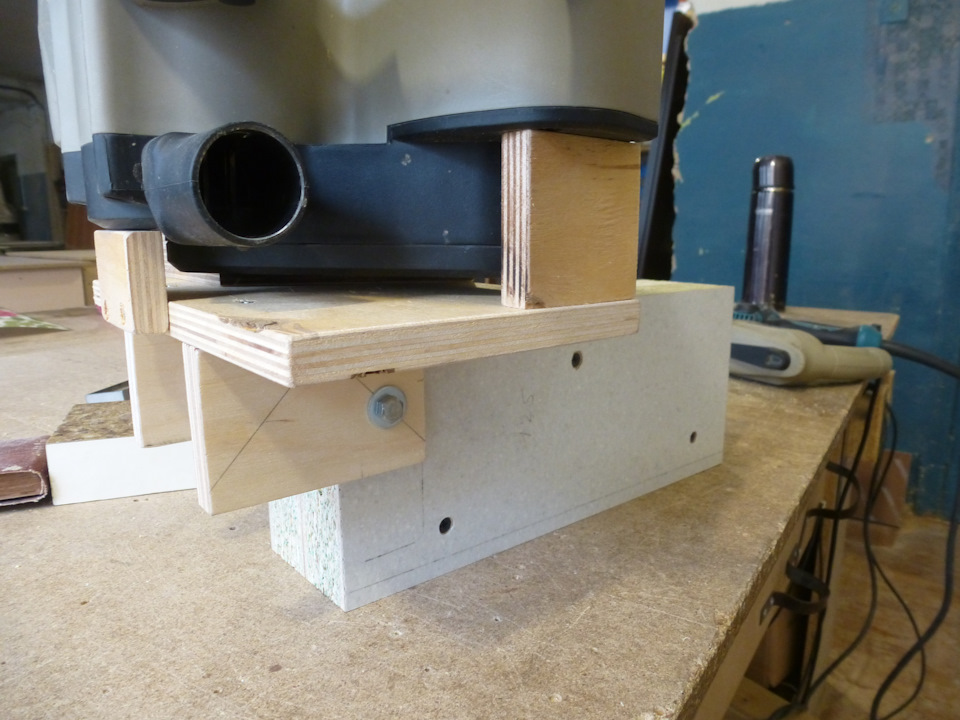

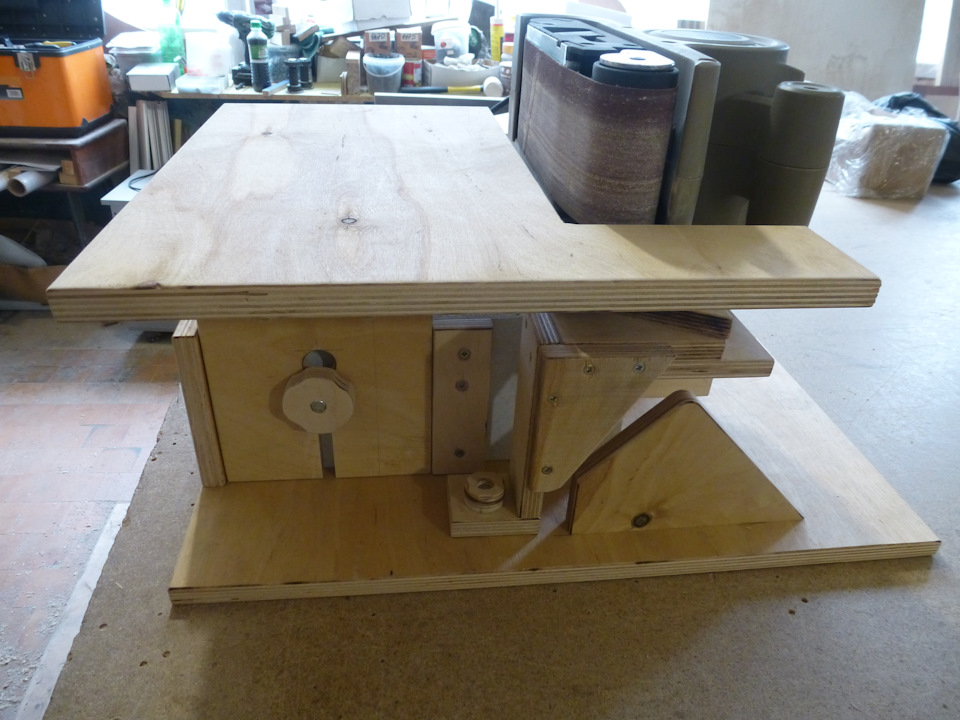

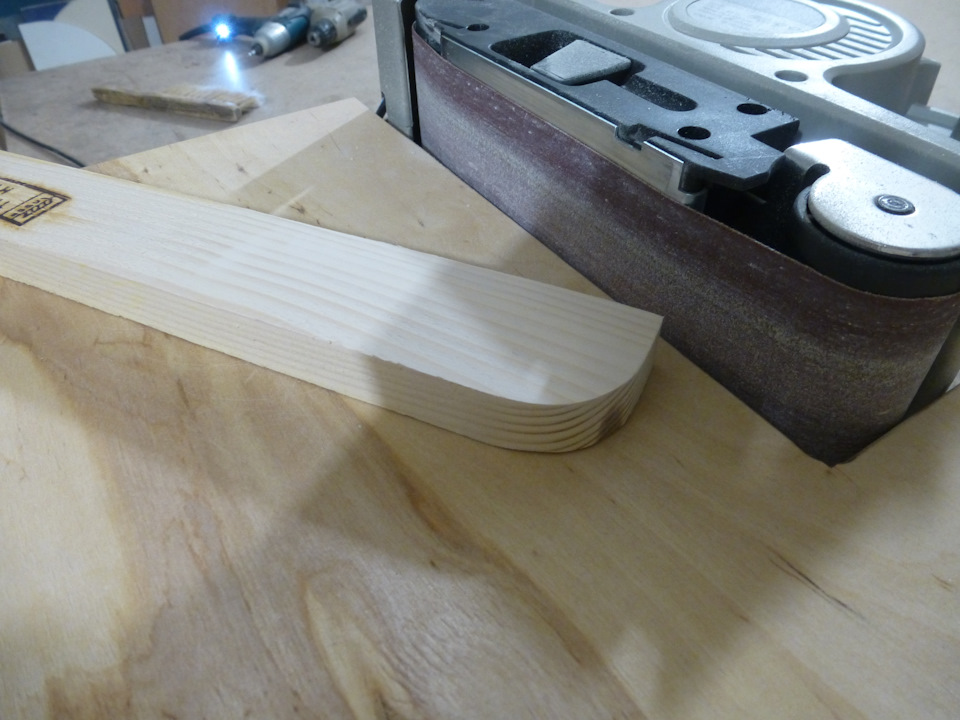

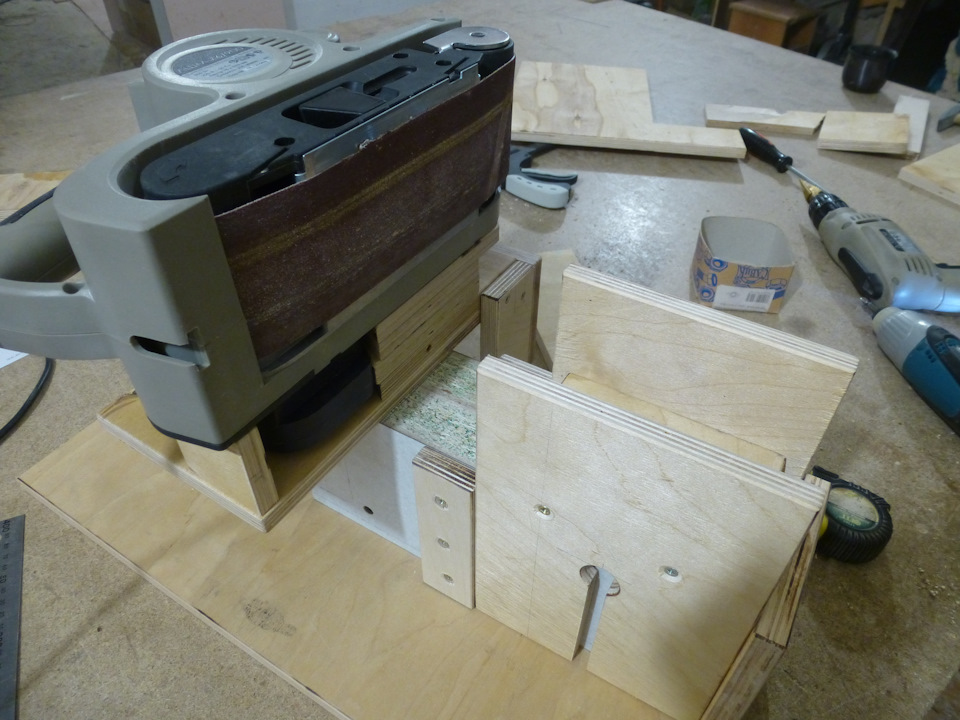

Процесс изготовления довольно прост, на фото всё видно. Шлиф/машину можно использовать любую. Стол подъёмный, чтобы шлифовальную ленту можно было использовать полностью.

Метки: шлифовальный станок, шлифмашина

Комментарии 28

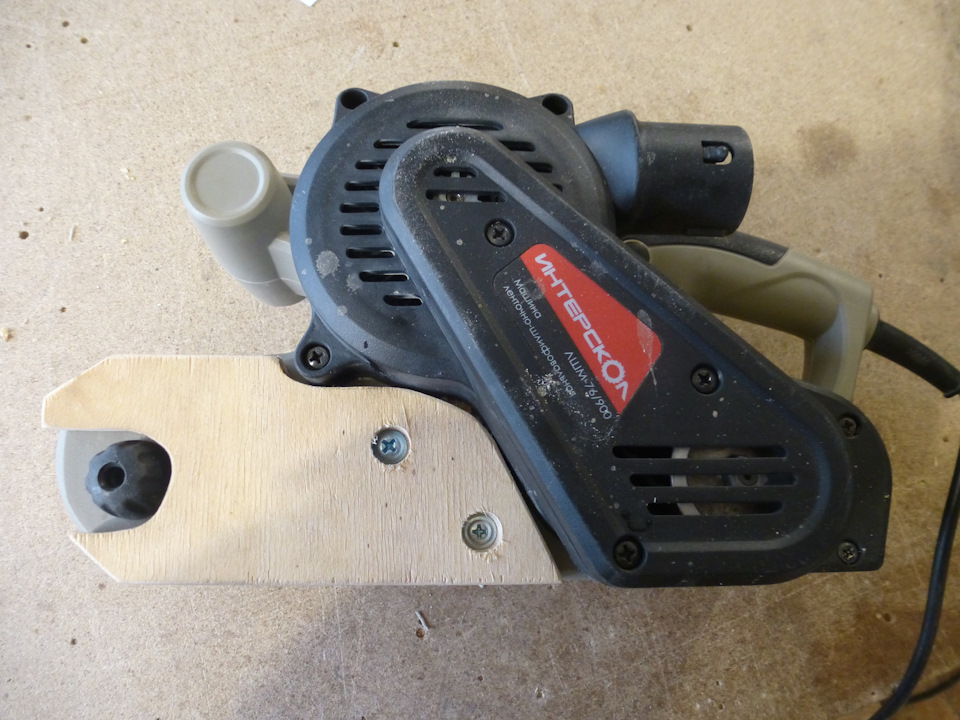

Приветствую. Как сам Интерскол? Хорошая машинка?

Без нареканий. Только лента сдвигается с валов во время работы.

Спасибо. В муках выбора. Дорогую не хочу а из бюджетных выбрать сложно. Но болгарка Интерскол мне уже давно служит. Будем брать)))

Круто, пойду себе такой делать))

Зачет, а если вместо ЛШМ поставить электрорубанок?

Есть такая штука) Закреплён в горизонтальной плоскости, зачем его поднимать?

Отличное изобретение! Респект!

Все хорошо только машинку надо перевернуть, так как в таком положении регулятор натяжения ленты труднодоступен. По мере износа, лента начнет "гулять" еще больше. А вообще модель слабовата, желательно чтобы часть корпуса с лентонатяжным механизмом была металлической, оптимально Макита 9403. У нее передний валик покрепче чем у 9404-й для прогона радиусов (хотя у 9404 модели есть готовые резьбы и направляющее для крепежа всяких приблуд.
На рынке сейчас полно "китайцев" слизанных с Макиты. Цена в 3 раза меньше и качество удовлетворительное

Регулятор натяжения доступен. Конструкцией это предусмотрено.

Как вообще ЛШМ ИС держит ленту не ползает по сторонам, надежность машины как? Хочется ЛШМ но вот бренды дорогие, а ИС сомнения берут.

Мощности мало, и лента съезжает немного ))) Делал из того, что было. Но работает уже несколько лет (периодически).

Как вообще ЛШМ ИС держит ленту не ползает по сторонам, надежность машины как? Хочется ЛШМ но вот бренды дорогие, а ИС сомнения берут.

Взял бу, 1200, лента сьезжает…

Понравилось. Но сколько не смотрел фотографии понять, как реализован поворот шлифмашины так и не смог.

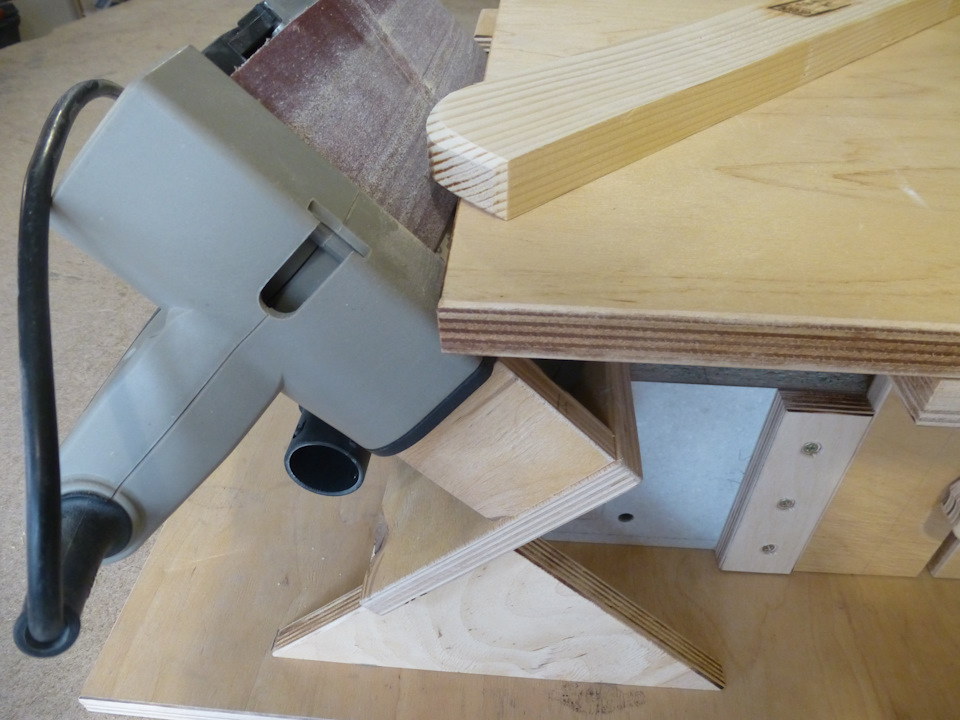

На 4й фото видно осевую шпильку.

Если интересны станки из фанеры, то вот очень интересный канал www.youtube.com/channel/UC4PI8VEr1ZaKn4TBcXoy3qg
На основе одного из станков я себе делал стойку для дрели

Хороший и простой вариант использования "ленточника"!

Идея не нова, но исполнение блестящее! Браво!

Блин, у меня такой же большой чемодан. Про шлифку, я фрезером быстрее работаю, чем так.

Прекрасная идея, у меня просто мебельное производство, и ребята струбцинами прижимают к верстаку, точ такую же машинку и гоняют радиуса, а тут смотрю и фаска снимается, но у меня фрезер встроен в стол, верх ногами, и фреза коническая, приручиваем планку скок нужно под фаску и прогоняем))

А диталировка есть, станины?

Всё делалось и подгонялось последовательно, без чертежей. В таких вещах главное — идея.

Ленточный шлифовальный станок используют в тех случаях, когда необходимо выполнить чистовую обработку деталей, то есть в качестве оборудования для осуществления финишных технологических операций. Чаще всего такие станки применяются в мебельной промышленности, с их помощью выполняют обработку деталей, изготовленных из древесины различных пород. Но использовать ленточно-шлифовальный станок можно и для обработки металлических деталей, для чего применяется лента с соответствующим абразивным материалом.

Области применения станка

Основными задачами, которые выполняет ленточный станок шлифовальной группы, являются: финишное выравнивание обрабатываемой поверхности, доведение уровня шероховатости поверхности до требуемого, доведение обрабатываемых поверхностей до уровня гладкости перед их покрытием лаком и другими отделочными материалами. Также ленточный станок применяется для устранения незначительных дефектов обрабатываемой поверхности: углублений, возвышений и заусенцев, обработки финишного покрытия: удаления наплывов грунтовки и лака, грата, шлифовки внутренних поверхностей, обработки закруглений на поверхности детали.

Вариант заводского производства, чертежи которого вполне можно использовать для создания аналогичного самодельного устройства.

Ленточный станок может быть использован для обработки деталей, изготовленных из различных материалов: древесины, простой и легированной стали, цветных металлов. Что удобно, обрабатывать при помощи ленточного станка можно детали, которые имеют различную форму: четырехугольную, круглую и плоскую. При помощи такого оборудования можно обрабатывать круглые и трубные детали, отличающиеся большим диаметром своего поперечного сечения.

Конструктивные особенности станка

Рабочим инструментом любого ленточного плоскошлифовального станка является лента, на поверхность которой нанесен абразивный порошок. Она выполнена в виде кольца и размещена между двумя вращающимися барабанами, один из которых является ведущим, а второй ведомым.

Читайте также:  Расключение rj 45 по цветам 8 жил

Рекомендации по направлению вращения ленты станка

Вращение на ведущий вал ленточного станка передается от электродвигателя, который соединен с ним при помощи ременной передачи. Скорость движения ленточного механизма можно регулировать, тем самым изменяя режимы обработки деталей. Лента плоскошлифовального станка может располагаться горизонтально или вертикально, а также под определенным углом, что допускают некоторые модели оборудования данной категории.

Выбирая модель ленточного шлифовального станка для обработки той или иной детали, важно учитывать длину поверхности, которую необходимо подвергнуть шлифовке. Намного удобнее обрабатывать на таких станках детали, длина поверхности которых меньше, чем длина абразивной ленты и рабочего стола. При соблюдении таких условий и качество обработки будет намного выше.

Самодельную версию станка не так уж и сложно реализовать в условиях домашней мастерской

Ленточный шлифовальный станок может иметь различное конструктивное исполнение: с подвижным и неподвижным рабочим столом, со свободной лентой. К отдельной категории относится широколенточное оборудование, особенность которого заключается в том, что их рабочий стол, являющийся одновременно и элементом подачи, изготовлен в форме гусеницы. В тех моделях оборудования, в конструкции которых предусмотрен рабочий стол, абразивная лента расположена в горизонтальной плоскости, а в оборудовании со свободной лентой, в котором рабочего стола не предусмотрено, она может иметь различное пространственное положение.

Обязательным конструктивным элементом любого ленточного шлифовального станка, в том числе и настольного, является вытяжное устройство, которое необходимо для удаления пыли, в большом количестве образующейся в процессе обработки. Как профессиональный, так и любой самодельный шлифовальный станок, использующийся в домашней мастерской или гараже, приводится в действие от электрического двигателя.


Принцип работы

К основным параметрам работы ленточного шлифовального станка относятся скорость подачи и усилие, с которым лента прижимается к обрабатываемой детали. Такие параметры, как степень зернистости абразивной ленты, следует выбирать в зависимости от того, из какого материала изготовлена обрабатываемая деталь, а также от степени шероховатости, которой должна обладать поверхность обработанного изделия.

Характеристики обрабатываемого материала, в частности, его твердость, в первую очередь влияют на то, с какой зернистостью следует выбирать абразивную ленту. Режимами обработки, которые напрямую связаны между собой, являются скорость подачи и усилие прижима ленты. Так, если проводить шлифование на большой скорости, но с незначительным усилием прижима абразивной ленты, то некоторые участки поверхности детали могут оказаться необработанными. Если же, наоборот, увеличить усилие прижима и снизить скорость подачи, то можно столкнуться с тем, что на отдельных участках обрабатываемой поверхности могут появиться прожоги и почернение материала.

Еще одна вариация станка — вид со стороны рабочей поверхности ленты

На результаты шлифовки оказывает влияние и то, насколько качественно склеена абразивная лента. Чтобы получить высокое качество обработки и не столкнуться со сбоями в работе ленточного станка, не следует использовать абразивные ленты, которые склеены неправильно или имеют надорванные края. При надевании ленты на валы оборудования следует располагать ее так, чтобы конец шва, лежащий внахлест, не задирался об поверхность обрабатываемой детали, а проскальзывал по ней. Подробнее о склеивании ленты в видео ниже.

Любой, в том числе ручной шлифовальный станок должен предусматривать возможность регулировки натяжения ленты, что обеспечивается за счет перемещения подвижного вала, который не является приводным. Натяжение ленты — очень важный параметр, при выборе которого следует руководствоваться правилом «золотой середины». Если ленту шлифовального станка натянуть слишком сильно, то это может привести к ее разрыву в процессе работы, а слишком слабое ее натяжение является причиной проскальзывания и, как следствие, ее чрезмерного нагрева. Основной характеристикой для определения степени натяжения ленты является стрела ее прогиба, которую замеряют при легком нажатии на ее поверхность в натянутом состоянии.

Ручной ленточный станок шлифовальной группы может обслуживаться одним оператором, который перемещает рабочий стол с обрабатываемой деталью и проворачивает его так, чтобы подвести под абразивную ленту все участки ее поверхности.

Как сделать ленточно-шлифовальный станок

Многие домашние мастера и профессионалы задаются вопросом, как изготовить шлифовальный станок своими руками. Причина возникновения такого вопроса достаточно проста: высокая стоимость серийного шлифовального оборудования, окупить которое при нерегулярном использовании не всем под силу. Для того чтобы сделать такое оборудование, понадобится несколько основных составляющих: электродвигатель, катки и надежная станина. Естественно, не будут лишними чертежи такого устройства или его фото. Также в конце статьи можно посмотреть ролики по сборке ленточного станка своими силами.

Читайте также:  Основными продуктами черной металлургии является

Двигатель для ленточного шлифовального оборудования найти несложно, его можно снять с отслужившей свой срок стиральной машинки. Станину придется сделать самостоятельно, для этого можно использовать лист металла с размерами 500х180х20 мм. Одну сторону станины следует обрезать очень ровно, так как к ней необходимо будет крепить площадку, на которой будет смонтирован электродвигатель. Площадку для электродвигателя также следует сделать из листа металла с размерами 180х160х10 мм. Такую площадку нужно закрепить к станине очень надежно при помощи нескольких болтов.

Еще один вариант исполнения станины

Эффективность ленточного шлифовального станка напрямую зависит от характеристики электродвигателя, который на нем установлен. Если вы собрались сделать шлифовальный станок своими руками, то вам вполне подойдет электродвигатель с мощностью 2,5–3 кВт, развивающий порядка 1500 оборотов в минуту. Для того чтобы при использовании такого двигателя шлифовальная лента перемещалась со скоростью 20 м/с, барабаны должны иметь диаметр порядка 200 мм. Что удобно, если подобрать двигатель с такими характеристиками, то вам не потребуется делать редуктор для своего шлифовального станка.

Ведущий вал соединяется с валом электродвигателя напрямую, а второй — ведомый — должен свободно вращаться на оси, которую устанавливают в подшипниковые узлы. Чтобы абразивная лента более плавно касалась поверхности обрабатываемой детали, участок станины, на котором устанавливается ведомый вал, следует выполнить с небольшим скосом.

Сделать валы для ленточного шлифовального станка с минимальными финансовыми затратами можно из плиты ДСП. Просто нарезаете из такой плиты квадратные заготовки размером 200х200 мм, сверлите в них центральные отверстия и пакетом с суммарной толщиной 240 мм насаживаете их на ось. После этого вам останется только проточить полученный пакет и сделать из него круглый вал с диаметром порядка 200 мм.

Чертежи и подробный разбор некоторых деталей станка, выполненного из дерева.

Ленточно-шлифовальный станок из дерева (нажмите, чтобы увеличить)

Чтобы лента располагалась строго посередине вала, диаметр его центральной части должен быть на 2–3 мм больше, чем по краям. А чтобы исключить проскальзывание ленты на барабане, необходимо намотать на него слой тонкой резины, для чего можно использовать старую шину от велосипедного колеса, предварительно разрезав ее вдоль всей ее длины.

Шлифовальная лента для такого станка, оптимальная ширина которой должна соответствовать 200 мм, делается из обычного наждачного полотна. Стандартное полотно разрезается на полосы требуемой ширины, а из них уже клеится абразивная лента. Следует иметь в виду, что материал клеится встык, для этого с обратной стороны подкладывается плотная материя, которая и укрепит полученный шов. На свойства такого шва большое влияние оказывает клей, он должен быть очень качественным, тогда материал не порвется по шву после недолгого использования.

Еще несколько вариантов изготовления ленточно-шлифовальных станков можно увидеть на видео ниже.

На самодельном ленточном шлифовальном станке можно не только обрабатывать изделия из древесины, но и использовать его для заточки различного инструмента: стамесок, секаторов, ножей, топоров и др. Кроме этого, на таких станках можно обрабатывать детали, которые имеют криволинейную поверхность.



Как сделать ленточную шлифовальную машину своими руками?

Для чистовой обработки дерева, металла или камня можно соорудить ленточную шлифовальную машину своими руками. Необходимость в такой обработке возникает достаточно часто. Она нужна не только для получения ровных и гладких поверхностей. С ее помощью можно удалить различного рода неровности, выпуклости и впадины, ободрать заусенцы, снять местные дефекты, удалить грат, образовавшийся при сварке, осуществить внутреннюю шлифовку и т.д.

Схема шелушильно-шлифовальной машины.

Ручное выполнение такой обработки является весьма трудоемким и малопроизводительным, а стоимость шлифовальных станков промышленного изготовления довольно высока. Поэтому и приходится придумывать и сооружать самодельные конструкции, тем более что особой сложностью они не отличаются.

Общие сведения о конструкции ленточных шлифмашин

Схема угловой шлифовальной машины.

Ленточные шлифовальные машины при всем кажущемся разнообразии их конструкций имеют общие отличительные признаки. В качестве рабочего инструмента в этих конструкциях используется абразивная лента. Чаще всего ее соединяют в кольцо и размещают между двумя вращающимися барабанами.

Обычно таких барабанов два: первый является ведущим, а второй — ведомым. Ведущий барабан приводится во вращение электрическим двигателем посредством механической трансмиссии. Обычно это ременная передача. Желательно, чтобы имелось устройство, позволяющее изменять скорость вращения ведущего барабана, обеспечивая тем самым разнообразные режимы обработки.

Расположение шлифовальной ленты зависит от предназначения машинки для шлифовки и может быть любым: вертикальным, горизонтальным или наклонным. Монтируется лента обычно на станине, там же могут располагаться и обрабатываемые изделия. В самодельных конструкциях заготовки обычно удерживают вручную, хотя могут быть и другие варианты.

Читайте также:  Зарядка для шуруповерта диолд

Длина рабочей части шлифовальной ленты зависит от размеров обрабатываемых заготовок. Процесс шлифовки сопровождается выделением большого количества пыли, поэтому желательно наличие вытяжного устройства. Для регулировки степени натяжения ленты часто применяется натяжной ролик.

В зависимости от того, для чего преимущественно будет использоваться шлифовальная машинка, она может иметь некоторые конструктивные особенности. Это касается диаметра барабанов, длины и скорости движения ленты, ее зернистости, конструкции рабочего стола и т.д. Основными разновидностями типов шлифовки являются:

  • шлифовка криволинейных поверхностей;
  • выравнивание плоских поверхностей;
  • выравнивание боковых кромок или торцов, а также поверхностей брусков, щитов и им подобных деталей;
  • шлифовка промежуточных слоев лакокрасочных покрытий.

Ленточная шлифовальная машина своими руками.

Как сделать ленточную шлифовальную машинку своими руками. ссылка на мотор.

Ленточная Шлифмашина из Болгарки

В этом видео я делаю самодельную ленточную шлифмашину из болгарки.

Самодельная ленточная шлифовальная машина

Схема эксцентриковой шлифовальной машины.

Конструктивным прототипом самодельной шлифовальной машины послужила обычная промышленная конструкция, в которой лента движется абразивной частью наружу над плоской поверхностью рабочего стола. Получившуюся в результате шлифмашинку отличают от промышленного образца увеличенные размеры и стационарная установка.

Поскольку редуктор или ременная передача усложняют конструкцию, используется электродвигатель, ротор которого делает 1500 об./мин. Мощность электродвигателя должна быть порядка 2-3 кВт. При радиусе ведущего вала 10 см линейная скорость движения ленты составит около 15 м/с. Как уже говорилось, редуктор в этом случае не нужен. Регулировка скорости вращения в такой простой конструкции не предусмотрена.

Ведущий вал жестко посажен на вал электродвигателя, а второй вал осуществляет натяжение ленты. Натяжной вал для уменьшения трения вращается на подшипниках, сидящих на неподвижной оси. Эту ось можно смещать относительно рабочего стола в ту или другую сторону, уменьшая или увеличивая степень натяжения шлифовальной ленты.

Рабочий стол может быть изготовлен из подручных материалов: листового металла или деревянного бруса. Размеры его определяются расстоянием между осями валов и длиной абразивной ленты. Вблизи валов поверхность стола должна иметь скосы для обеспечения плавного соприкосновения ленты (особенно ее стыка) с его плоскостью.

Оба барабана нетрудно сделать самому. Материалом для их изготовления может служить ДСП. Из исходной плиты нарезаются квадраты со стороной 20 см. Их количество должно быть таким, чтобы суммарная толщина набора была порядка 24-25 см. Из них изготавливаются на токарном станке диски диаметром 20 см. Есть два варианта их обработки:

  1. Можно протачивать каждую заготовку на станке по отдельности.
  2. Более предпочтительный вариант — насадить заготовки на ось, зажать и обточить их все вместе.

Проточку следует осуществлять таким образом, чтобы края барабанов были на несколько миллиметров меньше, чем их середина. Это нужно для того, чтобы абразивная лента автоматически устанавливалась по центрам барабанов.

Абразивные ленты для шлифовальных машин

Схема круговой шлифовальной машины.

Шлифовальные ленты на бумажной, а лучше на тканевой основе являются режущими инструментами. Практика показывает, что редкое (менее 70%) заполнение ленты абразивными зернами предпочтительнее, поскольку в этих случаях она меньше забивается пылью, возникающей при шлифовании.

Размер абразивных зерен, определяемый номером сита, через которое зерна просеиваются, основная характеристика ленты. Чем меньше этот номер, тем более грубой является лента. Ее можно условно разделить на три группы:

  1. Крупнозернистая, с номерами от 12 до 80.
  2. Среднезернистая — 80-160.
  3. Мелкозернистая — 160-4000.

В продажу шлифовальная шкурка поступает в виде листов или рулонов. Для использования в шлифовальных машинках подходит шкурка в рулонах, которую разделяют потом на ленты необходимой длины и ширины. Длина зависит еще и от того, каким образом соединяются концы ленты, в стык, под углом или внахлестку.

При первом способе соединения концы обрезают под углом 45° и приклеивают под стыком полотняную накладку. При втором способе соединения на одном конце на протяжении 8-10 см горячей водой удаляют абразивное нанесение, смазывают обнажившуюся основу клеем и накладывают на нее обратную сторону второго конца ленты. Место соединения крепко сжимают и просушивают.

Кроме своего непосредственного назначения, шлифовальная машинка может быть использована и для других операций. С ее помощью, например, можно быстро и качественно осуществлять заточку режущего инструмента. Можно найти ей и другие способы применения.

Вне всякого сомнения, предлагаемая конструкция может стать надежным помощником домашнему мастеру в его повседневной работе.
