В электронике, компаратор представляет собой устройство, которое сравнивает между собой два электрических сигнала и выводит цифровой сигнал, указывающий на увеличение одного входного сигнала над другим. Компаратор имеет два аналоговых входа и один цифровой выход.

Компаратор, как правило, построен на дифференциальном усилителе с высоким коэффициентом усиления. Компараторы широко используются в устройствах, которые измеряют и оцифровывают аналоговые сигналы, например, в аналого-цифровых преобразователях (АЦП)

Примеры работы компаратора приведены на основе микросхемы LM339 (счетверенный компаратора напряжений) и LM393 (сдвоенный компаратор напряжения). Эти две микросхемы по своему функционалу идентичны. Компаратор напряжения LM311 так же может быть использован в данных примерах, но он имеет ряд функциональных особенностей.

Компаратор напряжения — выход с открытым коллектором

Как правило, выход компаратора напряжения представляет собой выход с открытым коллектором.

Выход открытый коллектор имеет отрицательную полярность. Это означает, что на этом выходе не бывает положительного сигнала и нагрузка должна подключаться между этим выходом и источника питания.

В некоторых схемах к выходу компаратора подключают нагрузочный (подтягивающий) резистор для того, чтобы обеспечить сигнал высокого уровня поступающего на вход следующего элемента схемы.

Операционные усилители (ОУ), такие как LM324, LM358 и LM741 обычно не используются в радиоэлектронных схемах в качестве компаратора напряжения из-за их биполярных выходов. Тем не менее, эти операционные усилители могут быть использованы в качестве компараторов напряжения, если к выходу ОУ подключить диод или транзистор для того чтобы создать выход с открытым коллектором.

Ниже представлена логика работы компаратора имеющий выход с открытым коллектором:

Ток будет течь через открытый коллектор, когда напряжение на входе (+) будет ниже, чем напряжение на входе (-). И соответственно ток не будет протекать через открытый коллектор, когда напряжение на входе (+) будет выше, чем напряжение на входе (-).

Схема эквивалента компаратора напряжения с однополярным источником питания

Принципиальная схема «компаратор напряжения» эквивалентна работе операционного усилителя, например, LM358 или LM324, имеющим на выходе два транзистора типа NPN (см. выше). Таким образом, можно сделать все 4 выхода ОУ (LM339) с открытым коллектором. Каждый такой выход может выдерживать ток нагрузки 15 мА и напряжение до 50 вольт.

Выход включается или выключается в зависимости от относительных напряжений на плюсовом (+) и минусовом (-) входах компаратора. Входы компаратора крайне чувствительны и разница напряжения между ними всего лишь в несколько милливольт приводит к переключению его выхода.

Схема эквивалента компаратора напряжения с двухполярным источником питания

Компараторы напряжения LM339, LM393 и LM311могут работать с одно- или двухполярным источником питания до 32 вольт максимум.

При работе с двухполярным питанием, режим сравнения напряжения остается таким же, за исключением того, что для большинства схем эмиттер выходного транзистора подключается к отрицательной шине питания, а не к общей цепи. Исключением из этого правила является операционный усилитель LM311, имеющий изолированный эмиттер, который можно подключить как к минусу однополярного источника питания, так или к общему проводу двухполярного.

При работе с двухполярным источником питания, входное напряжение может быть выше или ниже относительно общего провода блока питания. Кроме того, один из входов компаратора может быть подключен к общему проводу, таким образом создается детектор «пересечение нуля».

Описание работы компаратора

Следующий рисунок показывает простейшую конфигурацию для компаратора напряжения, а так же графическое изображение режима его работы. В этой схеме опорное напряжение составляет половину напряжения питания, а входное напряжение может меняться от нуля до напряжения питания. В теории опорное и входное напряжение могут иметь значение от нуля и до напряжения источника питания, но есть реальные ограничения, зависящие от конкретно используемого компаратора.

Сигнал на выходе:

1. Ток будет течь через открытый коллектор, когда напряжение на входе плюс (+) ниже, чем напряжение на входе минус (-).
2. Ток не будет протекать через открытый коллектор, когда напряжение на входе плюс выше, чем напряжение на входе минус.

Входное напряжение смещения компаратора

Компараторы не являются совершенными устройствами, и их работа может иметь недостаток от последствий такого параметра, как входное напряжение смещения. Входное напряжение смещения для многих компараторов может составлять всего несколько милливольт и в большинстве схем может быть проигнорировано.

В основном проблема, связанная с входным напряжением смещения возникает, когда входное напряжение изменяется очень медленно. Конечным результатом входного напряжения смещения является то, что выходной транзистор не полностью открывается или закрывается, когда входное напряжение находится недалеко от опорного напряжения.

Следующая диаграмма иллюстрирует эффект смещения входного напряжения возникающий в результате медленного изменения входного напряжения. Этот эффект возрастает при увеличении выходного тока транзистора. Поэтому, для уменьшения этого эффекта, необходимо обеспечить максимальное сопротивление резистора R4.

Последствия входного напряжения смещения можно уменьшить, добавив в схему гистерезис. Это приведет к тому, что опорное напряжение будет меняться, когда выход компаратора переходит на высокий или низкий уровень.

Входное напряжение смещения и гистерезис

Для большинства схем построенных на компараторах, величина гистерезиса является разностью напряжений входного сигнала, при котором выход компаратора либо полностью включен или полностью выключен. Гистерезис в компараторах, как правило, нежелателен, но он может потребоваться, когда необходимо уменьшить чувствительность к шуму или при медленном изменении входного сигнала.

Внешний гистерезис использует положительную обратную связь (ПОС) с выхода на неинвертирующий вход компаратора. В результате полученный триггер Шмитта обеспечивает дополнительную помехоустойчивость и более чистый выходной сигнал.

Эффект от использования гистерезиса в том, что при постепенном изменении входного напряжения, а опорное напряжение будет быстро изменяться в противоположном направлении. Это обеспечивает чистое переключение выхода компаратора.

Механический аналог гистерезиса может быть обнаружен в разнообразных тумблерах. Как только рукоятка тумблера перемещается мимо центральной точки, пружина в тумблере переводит контакты реле в гарантированное положение (открытое или закрытое).

Гистерезис является неотъемлемой частью большинства компараторов составляющая всего несколько милливольт и он обычно влияет только на схемы, где входное напряжение поднимается или падает очень медленно или имеет скачки напряжения, известные как «шум»…

Рассчитываем свою первую схему, или Торжество закона Ома.

Расчет абсолютно бесполезного в большинстве случаев устройства рассмотрим ниже. Это индикатор напряжения на 12В аккумуляторе типа "Светодиодная линейка". Должен сказать, что мне для конкретного применения потребовался индикатор напряжения на аккумуляторе на 4 уровня — 10, 11, 12 и 13вольт. Имеется ввиду, что аккумулятор с напряжением 10вольт считается разряженным, а с 13вольт — заряженным. Да, измерения проводить этим устройством смысла нет, а вывести его на переднюю панель устройства — пусть глаз радует.

С чего начнем расчеты? Прежде всего, с выбора элементной базы. Очевидно, что в схеме должно быть некое устройство, чувствительное к изменению какого-то параметра и выдающее ответ типа "больше-меньше" — это компаратор. Как работает компаратор, мы уже рассматривали в Обучалке, я просто напомню:

Общее правило компаратора: "если напряжение на неинвертирующем (+) входе больше, чем на инвертирующем (-), то выдать ответ ДА". Ответ ДА — это не что иное, как плюс питания компаратора. Ответ НЕТ — это минус питания, логично. Запомнить, нам пригодится.
Повесим компаратору на входы по батарейке, смотрим:
Напряжение на входе "+" равно 6 вольт
Напряжение на входе "-" равно 5 вольт
Значит, компаратор выдаст на своем выходе напряжение, равное своему питанию (12вольт) и у нас загорится светодиод VD2. VD1 будет погашен. Если нам обе батарейки поменять местами, то будет гореть светодиод VD1, а VD2 будет погашен.
Размышляем, приходим к выводу, что для индикации четырех уровней напряжения нам потребуются четыре компаратора.

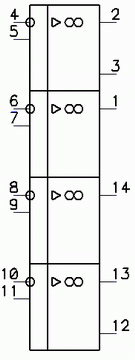

Пошукав в загашниках, порывшись в коробочках, нахожу удивительно простой счетверенный компаратор LM339. Почитав даташит, рисую цоколевку:

С левой стороны — входы компараторов. Инвертирующие входы обозначены кружочками, неинвертирующие — простые. С правой стороны — выходы (напротив инвертирующих входов) и лапки питания (лапка 3 — плюс питания, лапка 12 — минус питания).
У этой микры есть одна особенность — она не выдает ответ "ДА". То есть НЕТ она выдать может, а ДА — увы. Или НЕТ, или ничего. Почему? Смотрим структурную схему:

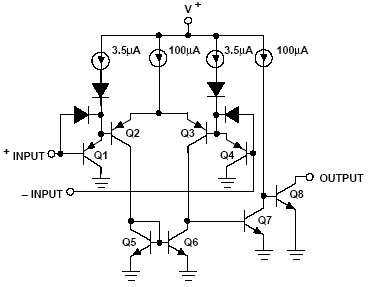

Это один (любой) компаратор из LM339. Смотрите на транзистор Q8 — выходной транзистор. Если на входе "+" напряжение меньше, чем на "-", Q8 открывается и на выходе "Output" формируется минус питания — ответ НЕТ. А такого же транзистора, только с плюса, у нее нет: значит, ДА она нам не выдаст. Видимо, не хватило места в микросхеме. Шутка. Такой выход называется "Выход с открытым коллектором" и довольно часто попадаются микросхемы, построенные именно так — это и логические схемы, и компараторы и дешифраторы и пр.
Но открытый коллектор не помешает нам пользовать микросхему так, как нам хочется. Давайте повесим на нее светодиоды.

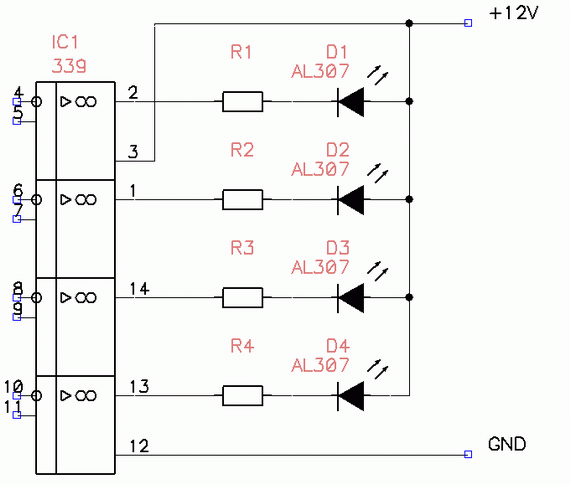

Как мы уже поняли, у компараторов из LM339 только один транзистор может зажечь светодиод, и зажечь может, только подав на него минус. Значит, вторые лапки светодиодов должны идти на плюс. Иначе не загорятся.

Поскольку схема будет питаться тем же напряжением, которое измеряет, а светодиоды таких напряжений не любят, включим их через токоограничивающие резисторы R1. R4.
Рассчитаем резисторы. Причем, используя один-единственный закон Ома. И не забывая о том, что ток измеряется в Амперах, напряжение в Вольтах, сопротивление — в Омах.

Светодиод D1 — зеленый, АЛ307Н — с этой буквой он самый яркий (6мкд). По справочнику максимальный ток 22мА при напряжении на диоде 2В. Гонять на максимальном токе мы его не будем, выберем поменьше, к примеру, 17мА. Загораться он будет при напряжении питания 13вольт. Резистор R1 должен погасить на себе лишнее напряжение (напряжение падения), равное
Uпад=13-2=11В
при токе через диод (впрочем, такой же, что и через резистор), равном
Iд=17мА,
значит его сопротивление будет равно
R=Uпад/Iд=11/0,017=647Ом.
Выберем резистор из ряда стандартных сопротивлений — 680Ом. Это, правда, уменьшит ток через диод, ну и ладно — дольше жить будет.

Со светодиодом D2 посложнее — он должен загораться при напряжении 12вольт, но должен гореть и при 13вольтах.
Выбираем желтый светодиод АЛ307Ж — те же 22мА при падении 2В. При напряжении питания 13В и токе 17мА, резистор, очевидно, будет таким же. А какой ток будет через диод на 12вольтах?
I=(12-2)/680=14,7мА
Что, впрочем, не уменьшает его яркость. Или уменьшает, но не намного.
Так же рассчитываем резисторы R3 и R4 для светодиодов D3 (АЛ307Ж) и D4 (АЛ307К):
R3=R2, так как светодиоды D3 и D2 одинаковые — желтые.
А у D4 ток уже не 22мА, а 20, поэтому выберем рабочий ток до 15мА и посчитаем резистор:
Uпад=13-2=11В
Iд=15мА
R=Uпад/Iд=11/0,015=733Ом.
Выберем штатный резистор 750Ом и посчитаем ток через диод при десяти вольтах питания (D4 должен зажечься при питании 10В):
Uпад=10-2=8В
R=750Ом
I=8/750=10,6мА
Здесь нам нужно поставить следственный эксперимент и проверить, как ярко горит красный светодиод на токе 10мА. Берем блок питания, выставляем у него напряжение 10вольт и подключаем к нему светодиод АЛ307К, включенный последовательно с резистором 750Ом.
Нормально?
А теперь увеличим напряжение до 13вольт и снова проверим.
Годится?

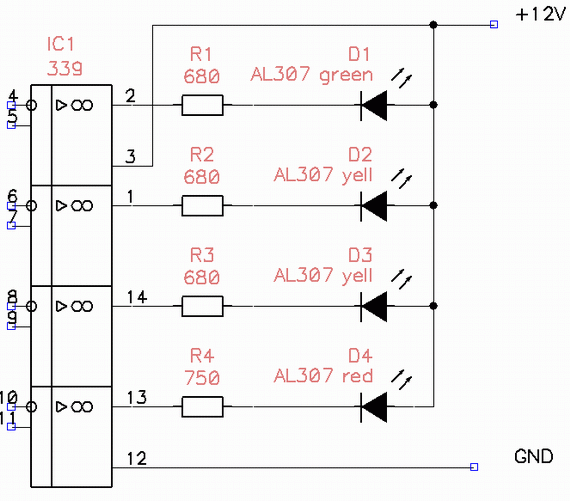

Замечательно. Эту часть схемы мы рассчитали, уфф! Она приобрела такой вид:

Следующая часть расчетов — тепловая. Нам нужно проверить, как будут греться резисторы и выбрать их мощность. Формула для расчета мощности так же проста, как сам закон Ома:
P=UI
В нашем случае U это напряжение падения на резисторе, I — ток через него. Вообще просто. Итак, считаем мощность, выделяемую резистором R1 при зажигании светодиода.
Ток берем штатный, напряжение — самое тяжелое для резистора — при питании схемы максимальным напряжением:
P=Uпад*Iд=11*0,017=0,187Вт.
Это больше, чем допустимая мощность для самого мелкого резистора (0,125Вт), поэтому выберем резистор R1 чуток помощнее, типа МЛТ-0,25. Резисторы R2 и R3 будут такими же, ведь токи через них те же и максимальные напряжения такие же.
Резистор R4 посчитаем, давайте уж:
P=Uпад*Iд=11*0,015=0,165Вт.
Ну и его туда же. Все резисторы МЛТ-0,25.

Сделаем паузу, мы устали.

Снова ффперед!
Как компаратор определит, что измеряемое напряжение повысилось до какого-то уровня? Ему же надо его с чем-то сравнить, так ведь? То есть нам требуется какой-то источник напряжения, неизменного в пространстве и времени: Напряжения, которое не менялось бы при изменении питания устройства во всем диапазоне +9:+13В. Напряжение это должно быть стабилизировано: что же это? Правильно, стабилитрон! Про него опять же написано много слов, песен спето различных, блоков питания напаяно: но всё же напомню, что сие есть такое. Стабилитрон — это диод с нелинейной вольт-амперной характеристикой. Проще говоря, это такой диод, который держит постоянным напряжение на себе при изменении тока через него.
Поставим лабораторный опыт. Приобретем (или спаяем откуда-нибудь, роли не играет абсолютно никакой) стабилитрон КС147Г. Его параметры такие:
Напряжение стабилизации 4,2. 5,2В (номинальное 4,7В)
Ток стабилизации 1. 26мА
Всё это значит, что при изменении тока через него от 1 до 26мА напряжение на стабилитроне будет меняться от 4,2 до 5,2вольт. Как это понять и применить на практике?
Смотрим схему:

Резистор R1 задает стабилитрону необходимый ток. Параллельно стабилитрону подключим вольтметр — он будет измерять напряжение стабилизации Uст. Регулируя напряжение на блоке питания 0. 12В, наблюдаем показания вольтметра:
0. 5В — вольтметр показывает нарастание напряжения до 4В
5. 12В — вольтметр показывает увеличение напряжения 4. 5В
Видали? Мы изменили напряжение на 7вольт, а получилось — всего на 1вольт! Давайте подумаем, в чем он нам может пригодиться и как из него вытащить пользу.
Корыстные мы, да. Напряжение, которое выдает нам стабилитрон, назовем опорным напряжением. Это для него оно — напряжение стабилизации, а для нас — опорное. Вот с этим самым опорным напряжением наши компараторы будут сравнивать измеряемое напряжение и выдавать диагноз — изменилось ли оно или нет, зажигать нам светодиоды или пущай тухнут.
Рассуждаем логически: поскольку светодиоды зажигаются на ответе компаратора "НЕТ", это значит, что сравниваемое напряжение поднялось выше опорного. Следовательно, опорное напряжение нам нужно подать на неинвертирующие входы компараторов. Входы можно соединять меж собой без вреда озоновому слою Земли и численности населения китайцев. Последствий не будет никаких. Так и сделаем:

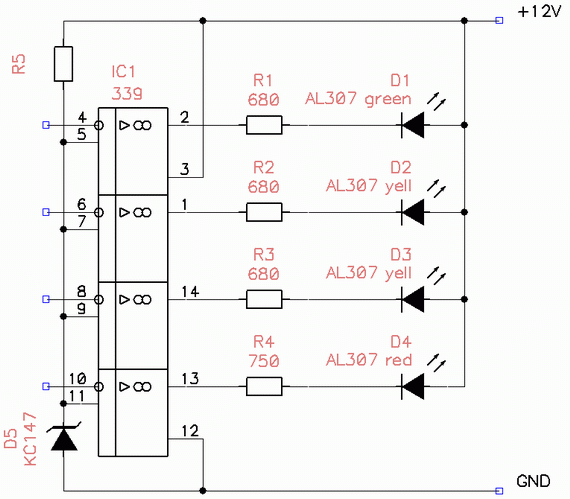

Неинвертирующие входы компараторов мы соединили и кинули стабилитрон на землю и резистор на плюс питания. Этот "плюс питания" у нас будет одновременно и питанием, и измеряемым напряжением, да и Бог с ним! Опорное напряжение будет стабилизировано.
Резистор R5 требует расчета, займемся им:
Максимальное напряжение схемы 13В
Напряжение стабилитрона 4,7В
Падение напряжения на резисторе R5 равно
Uпад=13-4,7=8,3В
Максимальный ток стабилизации стабилитрона Iд=26мА, но мы выберем поменьше, к примеру, 15мА. Тогда сопротивление резистора R5 посчитаем
R=Uпад/Iд=8,3/0,015=553Ом
Выберем резистор 560Ом из существующих в ряду стандартных сопротивлений.
Проверим, укладываемся ли мы в стабилизацию при минимальном питании:
Минимальное питание 10В
Сопротивление резистора R5 560Ом
Ток через стабилитрон посчитаем, предположив, что напряжение на стабилитроне не изменилось:
Iд=Uпад/R=(10-4,7)/560=9,4мА
Если бы напряжение стабилитрона упало ниже 4,7В (к примеру, до минимального 4,2В), ток стабилитрона все равно находился бы в диапазоне допустимых (выше 1мА), что нам и требуется. Принимаем R5 равным 560Ом.

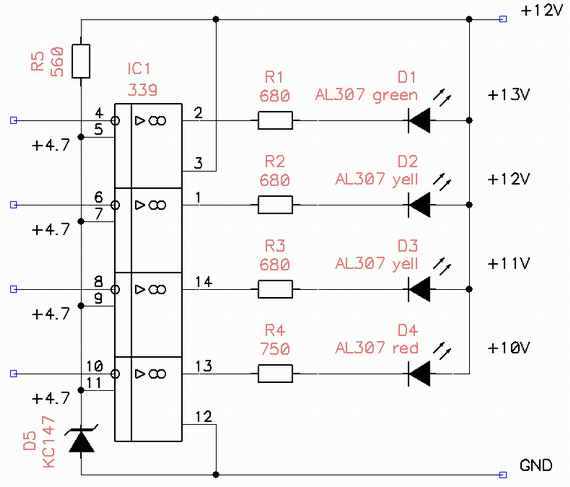

Смотрим, что у нас получилось:

Светодиоды я подписал, чтобы было нагляднее.
На свободные лапки компараторов нужно завести измеряемое напряжение, но как-то так, чтобы оно соответствовало зажигаемому светодиоду. Ну не напрямую же их соединять, так ведь?
Смотрим на самый нижний компаратор:
На его неивертирующем входе напряжение 4,7В. Чтобы зажечь светодиод D4 (то есть выдать ответ НЕТ), на инвертирующем входе должно быть напряжение больше 4,7В — это порог срабатывания при повышении входного напряжения до 10В. Нам нужно эти самые 10В завести на инвертирующий вход, но чтобы они выглядели на нем как 4,7В. Как-то надо поделить эти 10вольт до 4,7. Как? Очень просто — делителем напряжения.

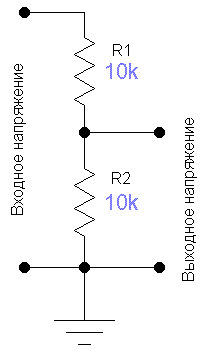

Простейший делитель напряжения состоит из двух резисторов.

Входное напряжение может быть любым, а выходное напряжение будет ровно в 2 раза меньше входного. Надо сказать, что делитель напряжения не выдает какой-либо мощности, то есть использовать его в блоках питания нельзя. Можно только получать маломощные, слаботочные напряжения в качестве сигналов управления, ослабить звук перед усилителем: много применений у делителя, но все они — ну никак не про мощность.
Значит, нам надо 10вольт поделить до 4.7. Будем думать.
На вход делителя мы подаем 10В, снимаем 4.7В. На нижнем резисторе (он называется "нижнее плечо делителя") мы видим 4,7В, на верхнем резисторе (верхнее плечо делителя) упадет разница между напряжениями, то есть 5,3В. Отношение 5,3/4,7 будет разницей между резисторами. 5,3/4,7=1,13 раза. В эти 1,13 раза будут отличаться сопротивления резисторов. То есть, если нижний резистор будет 10кОм, то верхний надо искать на 11,3кОм — в таком случае мы получим ровно 4,7В на выходе при входном 10В. Номинал 11,3кОм найти сложно, но можно удвоить оба резистора — соотношение между ними останется таким же — 1,13раза, а номиналы 20кОм и 22,6кОм искать легче — 22,6кОм можно заменить на 22, будет небольшая погрешность, ну и ладно. Нам это не страшно.

Конечно, сам делитель будет потреблять какой-то ток от источника входного напряжения, и нужно, чтобы тот источник входного напряжения мог обеспечить такой ток. Мы не будем рассчитывать всё до мелочей, я скажу только, что делитель с килоомными резисторами меньше потребляет ток, чем с омными резисторами, и плясать мы будем именно от килоомных резисторов.
Итак, мы определили 2 резистора для первого компаратора. Верхний резистор мы подключаем к плюсу питания, ведь оно у нас и питание, и измеряемое напряжение одновременно. Выходное напряжение подаем прямо на компаратор, на лапку 10. Точно так же рассчитаем все остальные делители:
Для компаратора, индицирующего порог "+11В":
Входное напряжение 11В
Опорное напряжение 4,7В
Падение напряжения на верхнем плече делителя Uпад=11-4,7=6,3В
Отношение резисторов равно 6,3/4,7=1,34 раза
Если нижний резистор 10кОм, то верхний будет R=10*1,34=13,4кОм
Резистора 13,4кОм у нас нет, зато удвоенный резистор 13,4*2=26,8кОм можно заменить на 27кОм. В таком случае удвоим и нижний резистор — он будет не 10кОм, а 20.

Для компаратора "+12В":
Входное напряжение 12В
Опорное напряжение 4,7В
Падение напряжения на верхнем плече делителя Uпад=11-4,7=7,3В
Отношение резисторов равно 7,3/4,7=1,55 раза
Если нижний резистор 10кОм, то верхний будет R=10*1,55=15,5кОм
Резистор 15,5кОм можно заменить на 15кОм. Это некритично. Нижний резистор остается прежним — 10кОм.

Для компаратора "+13В":
Входное напряжение 13В
Опорное напряжение 4,7В
Падение напряжения на верхнем плече делителя Uпад=13-4,7=8,3В
Отношение резисторов равно 8,3/4,7=1,77 раза
Если нижний резистор 10кОм, то верхний будет R=10*1,77=17,7кОм
Существует номинал 18кОм, нам подойдет. Нижний резистор — 10кОм.

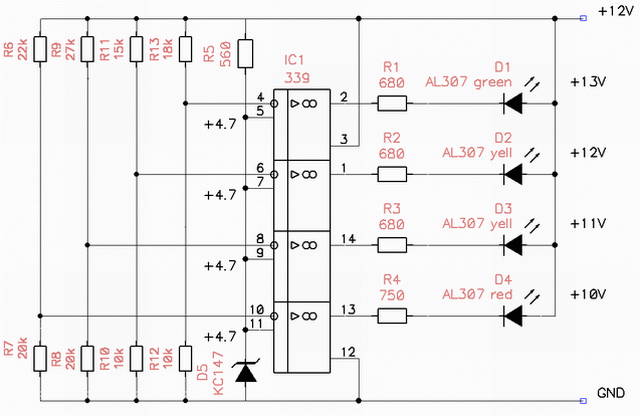

Наша схема снова немного преображается:

Можно считать эту схему законченной — она будет работать, причем вполне сносно. Свои функции выполнять будет. Ее преимущество в том, что можно легко изменить пороги срабатывания каждого компаратора в отдельности, не мешая другим. Дальше мы рассмотрим, как можно немного упростить эту схему, и чуток ее доработаем.

Схема модуля звука на компараторе LM393

• Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Как-то тут некто искал схему этого китайского модуля и поскольку пришло время мне его использовать — пришлось нарисовать его схему, сию и выкладываю .

• Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Есть ещё один, тоже широко распространённый.

• Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Значит есть еще и третий вариант?

• Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

ulis , а фотку его ? возможно это уже синий датчик с выдвиннутым микрофоном вперед.

полагаю у красного третья схема, там вроде 2 транзистора.

схемы разные , возможности тоже. Разная схемотехника под разные требования. в 1й регулируется смещение/усиление на первом каскаде. Во 2й у силение и так максимально , регулируется уровень громкости на который необходимо надо сработать.

кому-то надо схему быструю , когда нужно отловить даже резкий короткий хлопок.

кому-то надо схему с интегрирующей цепочкой (кондер после транзистора) . , когда нужно отловить устоявшийся звук , т.е. кто-то сказал слово , а короткий хлопок в ладоши надо отсеять.

и вроде в обоих схемах есть возможность выбрать переменником напряжение покоя ниже средней точки компататора или выше. Т.о. выбираем что нам надо на выходе , либо активную 1 , либо активный 0 .

// для тех кому явно и чисто надо отловить "долгий" звук , надо ставить диодик + интегрирующую цепочку.
