Капельная печь на отработке из газового баллона

Печь на отработанном масле дешевая, поэтому ее может позволить себе каждый Среди огромного количества изготовленных самостоятельно обогревателей и печей упомянем довольно интересную конструкцию обогревателя, такую как печь работающую на масле отработанного типа. Почти у всех владельцев автомобилей в гараже имеется некоторое количество отработки масла. Для дальнейшей заливки в двигатель такое масло уже не пригодно, а вот как горючее для печи подойдет идеально.

  • Самодельные печи на отработанном масле: основные типы
  • Печь на отработке капельного типа своими руками
  • Как сделать печку на отработке с надувом
  • Мини-печь на отработке из газового баллона
  • Какими особенностями обладает печь-капельница
  • Как работает печь на отработанном масле (видео)

Самодельные печи на отработанном масле: основные типы

Если смотреть на внешний вид печки которая работает на своего рода отходах, то такая печь не вызывает энтузиазма, но это только по внешнему виду. Почти все печи на отработке, которые сделанные самостоятельно не раз усовершенствовались и переделывались для более устойчивой работы и лучшего отдачи тепла. Для того чтоб оценить и понять надежность такой печи, необходимо хотя бы раз попробовать сделать ее собственными силами или испробовать уже готовую печку в сильный мороз.

Если вы умеете пользоваться сварочным аппаратом, то после изучения теории сможете изготовить печь на отработанном масле

Зачастую для себя делают самую простую и легкую по конструкции печку на отработке, но если есть желание можно изготовить и более сложную.

Сложные конструкции печей на отработке бывают 4 видов:

  • Печки на отработанном масле с надувом воздуха в камеру горения;
  • Печь банная на отработке с регулированной мощностью обогрева;
  • Печка на отработанном масле с наличием водяного контура или обдувом разогретой поверхности принудительного типа;
  • Печь капельная на отработке.

Плохая испаряемость и высокая вязкость отработанного масло значительно увеличивает пожарную безопасность печки, но все, же с легкостью поддается обслуживанию и заправке емкости, а так, же контролю над процессом горения и испарения тех газов, которые являются отработанными.

Для изготовления большинства вариантов печей на отработке понадобится: лист металла, толщина которого должна быть 3 или 4 миллиметра, болгарка с запасными дисками, работающими с металлом, аппарат для сварки, и электроды 4-ка.

Печь на отработке капельного типа своими руками

Есть еще не менее интересная конструкция печки на отработке. Конструкцию такого типа называют: печка с жаровой чашкой. На днище баллона располагают маленькую открытую емкость с наполнителем. По трубе, которая располагается в вертикальном положении, сверху вниз поступает отработка. Отработка, которая поступает на раскаленный металл испаряется и разлагает тяжелый нефтепродукт в более легкий. Он отлично горит, и почти не остается сажного налета. Теплоотдача горящего отработанного масла отдается через корпус печки, в бак с водой или теплообменник.

Печь на отработке капельного типа хорошо подходит для отопления гаража

Такая конструкция печи на отработке сложная и тяжелая в изготовлении своими руками. Но при такой сложной и тяжелой конструкции дает легкость в управлении, качество прогорания и не имеет чувствительности к качеству масла.

В случае если не важны габариты печки на отработке, то лучше будет выбрать печь с капельным подводом отработки.

Как сделать печку на отработке с надувом

Такую конструкцию как печь на отработке с надувом достаточно легко сделать самостоятельно своими руками. На первом изготовлении необходимо вырезать заготовки с листа металла.

Этап второй заключается в качественном сваривании электросваркой материала в готовую конструкцию.

Для начала изготовления печи разверчиваем на листовом металле и вырезаем болгаркой 4 днища, для нижней и верхней камеры печки. Для обработки вырезанного материала необходимо оставить запасной 1мм по диаметру каждого вырезанного элемента. Вырезанные элементы подтачиваем на точиле до достижения размера, такого как на выбранной вами схеме. Такие же требования касаются и боковых стенок камеры горения. Для жаровой каморы могут быть использованы: толстостенные трубы или старый газовый баллон толщиной не мене 4-х миллиметров. Воспользовавшись керном, отмечаем расположение отверстий и просверливаем их дрелью или же, если у вас имеется, на сверлильном станке.

Работы сварочным аппаратом не представят никакого труда при правильном выборе режима электросварки.

Перед тем как приступить к свариванию подготовленных элементов стоит потренироваться, на обрезках метала.

Для изготовления печки на отработке следует применять толстый металл

Такая тренировка даст возможность настроить нормальный ток и скорость горения электродов.

Дальнейшие действия будут такими:

  • Точками прихватываем днище и стенки, которые расположены по бокам, шов необходимо проварить дважды, только в таком случае получим прочность и герметичность при сваривании;
  • Проводим установку жаровой каморы и ее фиксации сваркой, далее с помощью паяльной лампы разогреваем место укладки сварного шва и провариваем также двойным швом;
  • На трубу надеваем нижнюю часть днища верхней камеры и выполняем сварку таким же способом как в предыдущем пункте;
  • Свариваем боковые стенки и крышку верхней камеры, опоры, переходник для трубы дымохода.

Для резервуара, куда заливается отработка подбирать крышку необходимо такую, которая будет легко сниматься, также крышка должна плотно прилегать к резервуару, такой выбор не обходим для регулировки всасываемого воздуха в печь.

Для того чтоб проверить надежность сварного шва необходимо провести термические испытание печки. Термические испытания проводят с целью проверки надежности сварочных швов под действием деформации в нагретом состоянии. Для такой проверки необходимо установить пару работающих паяльных ламп в направлении жаровой каморы и нагревать камору в течение 30 минут. Если изделие при нагреве и деформации не потянет сварочный шов, то печь готова к использованию.

Читайте также:  Станок для литья алюминия под давлением

Мини-печь на отработке из газового баллона

Для того чтобы самостоятельно провести изготовление печи с отработкой, лучшим вариантом будем взять газовый баллон в качестве основного материала. Газовые баллоны имеют подходящую толщину стенок, а это означает долгий срок эксплуатации изделия.

Сделанная печь с газового баллона способна отопить помещение до 100м2. Также такая печь легко переделывается и под водяное отопление. Эта печь требует принудительную подачу воздуха. Чертеж выбирать нужно такой, который позволит создать конструкцию, нагревание которой не приведет к пожароопасной температуре.

Для того чтоб сделать печь на отработке своими силами из газового баллона необходимы такие инструменты и материалы:

  • Рулетка и уровень;
  • Напильник;
  • Болгарка;
  • Дрель;
  • Сварочный аппарат;
  • Газовый баллон;
  • Железные уголки;
  • Трубы для дымохода и горелки;
  • Емкость для топлива, но не менее 10 литров.

Перед тем как приступить к изготовлению мини-печи на отработке из газового баллона, стоит ознакомиться с рекомендациями специалистов

Теперь необходимо рассмотреть схемы или чертежи для изготовления печи самостоятельно.

Газовый баллон имеет толщину стенок 15миллиметров. В случае если толщина стенок газового баллона больше, то это не даст обеспечить необходимое прогревание масла для испарения. В камере температура будет приблизительно 600 градусов, а для прогревания топлива необходимо 300.

Для изготовления качественной конструкции необходимо позаботится об устранении остатков газа. Для этого в него специально добавляют отдушку для определения утечек. Оставшийся конденсат в газовом баллоне необходимо слить. В некоторых случаях для того чтоб слить конденсат необходимо наполнить баллон проточной водой, а затем слить ее. После слива конденсата газовый баллон необходимо закопать в землю и после этого срезать верх.

Нижнюю часть не срезаем, так как она будет служить как камера, а срезанный верх будет использован в качестве крышки. Дальше привариваем железные уголки к низу баллона, они станут ножками печи.

После отметки снизу в 10 см, прорезаем отверстие, которое будет необходимо для вытяжной трубы. И так как отверстие, которое прорезается, предназначено для вытяжки, то необходимо учитывать диаметр трубы.

В проделанное отверстие вставляем трубу в вертикальном положении и привариваем ее. Чтоб труба стояла вертикально необходимо проверить и подогнать трубу уровнем.

От того места где установлена труба в баллон, необходимо отступить 10 см в верх по трубе, для проделывания отверстия. Для того чтоб сделать отверстие можно воспользоваться сварочным аппаратом, таких отверстий должно быть примерно 10 с расстоянием между собой 5мм.

Также в этой же трубе делаем отверстие диаметром 80 мм. Такой диаметр необходим для приваривания трубы длиной до 4х метров, она устанавливается в горизонтальном положении. Сверху баллона делается отверстие для заливки отработки, отверстие для заливки должно быть диаметром 8 см.

Отметим то, что даже в самодельную печь, работающую на отработке ни в коем случае нельзя заливать масло не прошедшее очистку. В противном случае заливка не очищенного масла может привести к возгоранию и взрыву.

Для обеспечения подогрева воды, еды необходимо сделать поднос. Чтобы изготовить поднос можно использовать швеллер, который необходимо приварить к крышке.

Какими особенностями обладает печь-капельница

Печь капельница идеально подходит для не больших помещений. И построение такого агрегата своими руками очень доступно, а главное бюджетно. Самодельная мини-печь капельного типа с наддувом – это отличный отопитель не только в гараж, но и в дом. Она не только безопасная, но и легко конструируется, если у вас есть готовая схема. А чтобы получить огонь, можно использовать машинное масло. В расход можно взять любую переработанную масляную консистенцию.

При установке печи-капельницы нужно убедиться, что рядом отсутствуют материалы, которые легко горят

У собранной печки капельницы есть ряд преимуществ:

  • Экономия горючего;
  • Такую печь можно сделать любых габаритов, которые будут подходить для вашего помещения;
  • С легкость можно перенести;
  • Проста в использовании;
  • Возможность использования для готовки, но для этого при выполнении печки трубу необходимо разместить с боку.

В процессе горения, возможно, появится неприятный запах и поэтому необходима хорошая вентиляция помещения.

При выполнении работ по изготовлению печи капельницы своими руками необходимо соблюдать технику пожарной безопасности:

  • Установка печи должна проводиться в том помещении, где нет сквозняка;
  • Предметы, которые легко загораются должны отсутствовать, так как такой печке необходимо пространство;
  • Запрещено применение воды для тушения или охлаждения печки.

Необходимые материалы для изготовления печи: лист металла; медная труба; патрубок; резиновый шланг; газовый баллон; краны; медицинская горелка. Инструменты, которые необходимы для изготовления: дрель, сварочный аппарат, струбцина.

Как работает печь на отработанном масле (видео)

Изготовление или покупка печи, которая работает на отработке возможно только в том случае, если у вас есть возможность недорого приобретать или обменивать топливо для нее. Конечно, учитывая современные условия рынка, найти до 200 л топлива возможно, но если вы часто используете печь, потребуется горючего гораздо больше, особенно если ваш источник тепла мощный. Поэтому, если вы собрались делать или приобретать подобную печь, обратите внимание на ее технические особенности.

Чтобы в зимнее время работать в гараже или холодной мастерской было комфортнее, владельцу необходимо задуматься об энергоносителе, который сможет давать тепло и при этом будет достаточно экономичным и простым в использовании. Таким отопительным прибором может стать печь капельного типа, для функционирования которой подойдет обычное отработанное масло. Сконструировать печь на отработке капельного типа своими руками не составит большого труда, главное — подготовить нужные материалы и знать технологию.

Отличия и особенности

Главным отличием капельной печи от подобных теплоносителей, работающих на отработанном масле, является то, что внутри топливной камеры находится перфорированная труба, через которую происходит подача воздуха на горение. По маслопроводу поступает отработка, которая потом капает в емкость для сжигания. Предварительный разогрев происходит с помощью топливной трубки, проложенной в дожигателе. Такая печь функционирует либо за счет тяги в дымоходе, либо с помощью вентилятора, что повышает отдачу тепла, при этом не увеличивая расход горючего. На схеме видно, как работает капельная печь:

Читайте также:  Как из дробной перевести в десятичную

Так как в чашу горючее поступает небольшими дозами, а труба с отверстиями находится в железном корпусе, печь на отработке капельного типа можно считать вполне безопасным для эксплуатации устройством. Она также обладает рядом неоспоримых достоинств:

  • За один час расходуется не более 1,5л топлива
  • В масло может добавляться антифриз или вода
  • Топливо сжигается эффективно, о чем свидетельствует бездымный выхлоп наружу
  • Для принудительного наддува воздуха нет особых требований к высоте дымохода
  • Отсутствие дыма в помещении

Некоторые владельцы предпочитают добавлять к стандартной конструкции дополнительные элементы для повышения уровня безопасности или превращают её в котел. Также можно сварить печь с водяным контуром в виде змеевика, чтобы тепло направлялось в несколько регистров одновременно.

Как сделать самостоятельно

Что понадобится

Для того чтобы сделать печь ,можно использовать практически любой материал: подойдет как листовое железо, так и газовый баллон, можно также использовать старую металлическую бочку или трубу диаметром 200мм. Главное, чтобы толщина стенок была не менее 3-5мм, иначе при топке корпус может повести.

Надежнее всего использовать газовый баллон, у него довольно прочный корпус, выдерживающий высокое давление и температуру.

Материалы для конструкции

  • Газовый баллон. Подойдет литровый, использованный, но с целым корпусом, без повреждений и деформаций.
  • Стальная труба диаметром 100мм, стенка должна быть минимум 3,5мм толщиной. Ее потребуется минимум 2м, так как она пойдет на производство корпуса теплообменника, горелки и дымохода.
  • Металлический равнополочный уголок 50мм, длина которого чуть больше метра — он будет использоваться для изготовления подставки, ручек и других мелких элементов.
  • Стальной лист толщиной 4мм. Потребуется примерно 0,5кв. м для изготовления заглушек поддона и дна верхнего отсека.
  • Чугунный автомобильный диск, который будет вставляться в баллон, поэтому должен быть соответствующего диаметра.
  • Стандартный баллон от фреона. У использованного должен функционировать игольчатый вентиль — для эксплуатации в качестве резервуара топливного запаса.
  • Шлаг с диаметром, позволяющим надеть его на трубу 1⁄2 дюйма, будет использоваться для топливной подачи.
  • Хомуты.
  • Металлическая водопроводная труба 0,5 м для подачи отработки внутрь печи.
  • Сантехнический полудюймовый вентиль.
  • Дверные петли и задвижка для топочной дверцы.

Схема работы капельной печи

Собираем печь

Предварительная подготовка

Чтобы удалить содержащийся в использованном баллоне газовый конденсат, необходимо за несколько дней до сборки печи снять с баллона редуктор и вентиль, оставив будущий корпус на свежем воздухе до момента монтажа.

Следующим шагом будет формирование отверстия в дне баллона. Предварительно сверло смачивается в масле, что помогает избежать искр при сверлении. Начинать процедуру лучше со сверлом меньшего диаметра и постепенно переходить к большему, потому что металл баллона достаточно сложно поддается обработке. В конечном итоге отверстие должно получиться диаметром около 15мм.

В подготовленный баллон необходимо залить воду на сутки и после этого слить её. Процедуру лучше производить подальше от дома, так как у конденсата очень неприятный запах. Чтобы промыть баллон тщательней, можно проделать то же самое еще раз.

Корпус

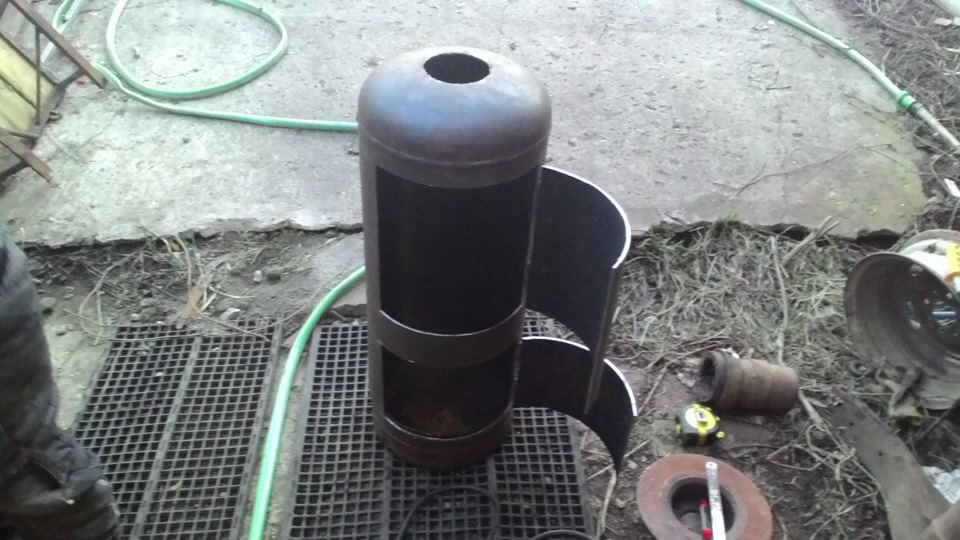

В баллоне прорезаются два отверстия. Верхнее — для камеры сгорания с теплообменником. Нужно использовать около 2/3 части всего корпуса, объем проема должен позволять размещать в печи дрова, пеллеты и другие виды твердого топлива. Нижний проем будет использоваться для горелки и поддона.

Ширина проемов должна быть примерно в четверть окружности баллона, от кольцевых выступов проемы должны быть расположены примерно на расстоянии в 30мм.

Для формирования отверстий используется болгарка, срезы сразу лучше делать ровными, так как обрезанные куски металла впоследствии можно будет использовать в качестве дверок.

После того, как проемы готовы, нужно еще раз промыть водой под напором из шланга баллон внутри, чтобы окончательно удалить остатки конденсата.

Для разделения отсеков, внутри нужно использовать металлическую вставку по размеру баллона, вырезанную из листового металла. Это и будет дном камеры сгорания масляных паров. В элементе также нужно просверлить два отверстия диаметром около 4мм. Они должны быть расположены противоположно друг другу на одной линии, поближе к краям. При установке дна камеры на место в печи, отверстия должны находиться на одинаковом расстоянии от дверцы. В будущем они будут выводить конденсат из печи, что поможет избежать коррозии.

Горелка

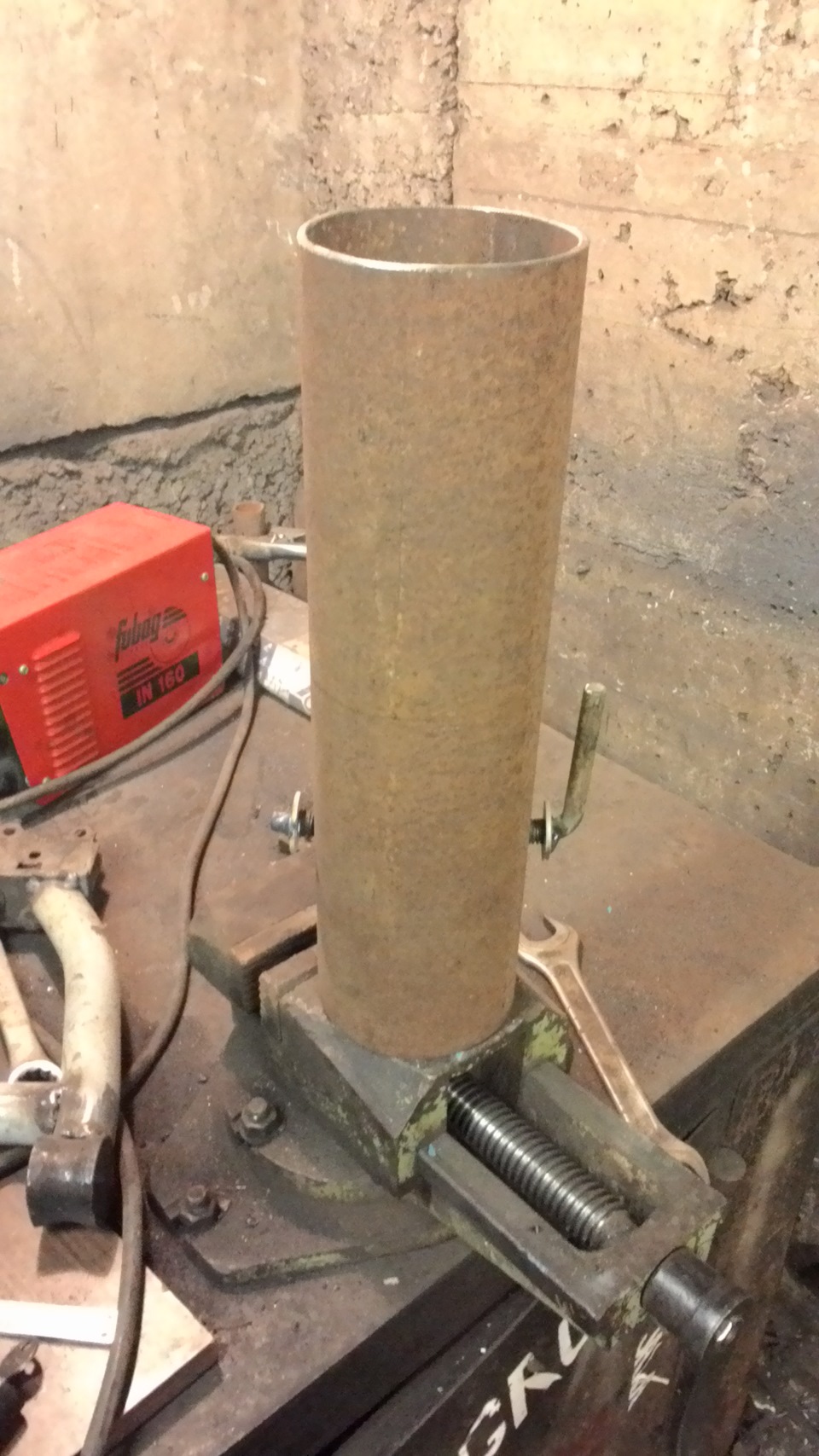

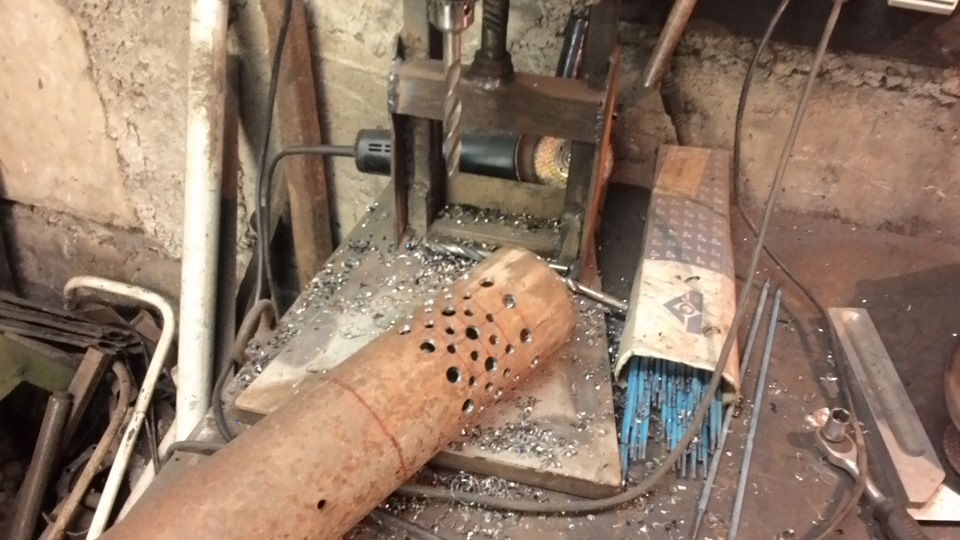

Формируется из металлической трубы, в которой сверлятся многочисленные отверстия диаметром в 10мм в произвольном порядке для обеспечения свободной циркуляции воздуха. Длина трубы — 20см, диаметр 100мм. Отверстия сверлятся примерно до середины всей длины горелки.

После того, как отверстия сделаны, нужно тщательно зачистить внутреннюю часть трубы, чтобы не осталось заусенцев, в которых может собираться сажа и копоть в процессе эксплуатации печи.

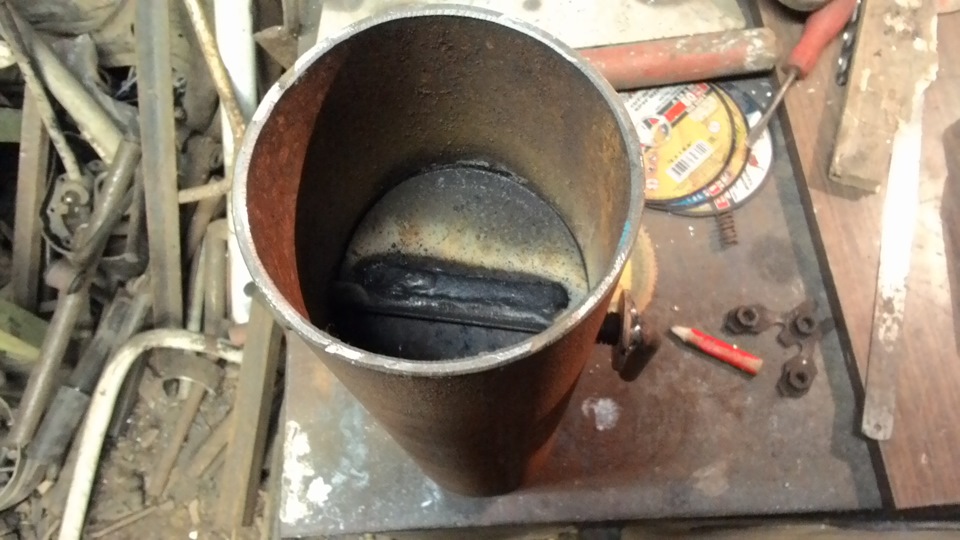

Далее горелка устанавливается в дно верхней камеры, а стык проваривается сварочным аппаратом. Готовую деталь следует установить на постоянное место — в корпус печи между отсеками. Перфорированная часть должна располагаться внизу для свободного подсоса воздуха.

Схема работы и устройства печи

Поддон для отработки

Образует дно нижней камеры, делается из чугунного тормозного диска. Он обладает высокой жаропрочностью и масло, попадая внутрь печи, будет быстро нагреваться и испаряться. Диск должен быть невентилируемый, по размеру подходящий к внутреннему диаметру корпуса.

Дно нужно установить в нижнем отсеке, после чего сверху монтируется крышка с проемом для воздуха и вторая часть горелки. Проем должен быть довольно большим, чтобы масло могло беспрепятственно попадать в поддон.

Для стыковки всех частей горелки и для удобства чистки устройства в будущем нужно сделать еще один элемент — муфту. Она вырезается из разрезанной вдоль и слегка разогнутой трубы диаметром 100мм.

Подача масла

Масляная отработка будет поступать через водопроводную трубу, которая вваривается в корпус. Обрезать её необходимо так, чтобы топливо точно попадало в поддон. Снаружи устанавливается шланг и вентиль для аварийного остановки подачи топлива.

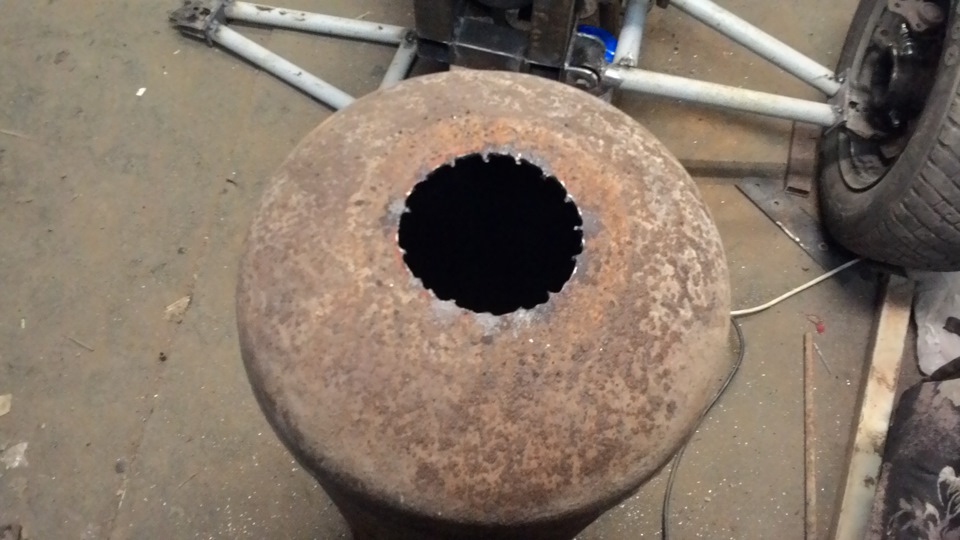

Для дымохода металлическую трубу нужно вварить в центре верхушки баллона.

Теплообменник

В данном варианте печи его наличие необязательно. Для небольшого гаража или мастерской будет достаточно тепла, которое исходит от стенок, но чтобы повысить эффективность аппарата, в верхней камере можно добавить воздушный или водяной теплообменник.

Читайте также:  Стриппер что это такое

Его можно сделать из отрезка металлической трубы диаметром 100мм. Длина должна позволять детали выходить за пределы корпуса примерно на с двух сторон. В самом корпусе нужно проделать отверстия под трубу с противоположных сторон и закрепить её сваркой.

Внутрь трубы нужно установить завихритель, который будет ускорять воздушные потоки и улучшит теплосъем. Для изготовления используются уголок или стальная полоса с отогнутыми лопастями. Также нужно сделать воздуховоды — можно использовать неутепленную трубу дымохода и соответствующие угловые детали. В воздуховод с одной стороны врезается канальный вентилятор, а включается он в сеть или через термореле.

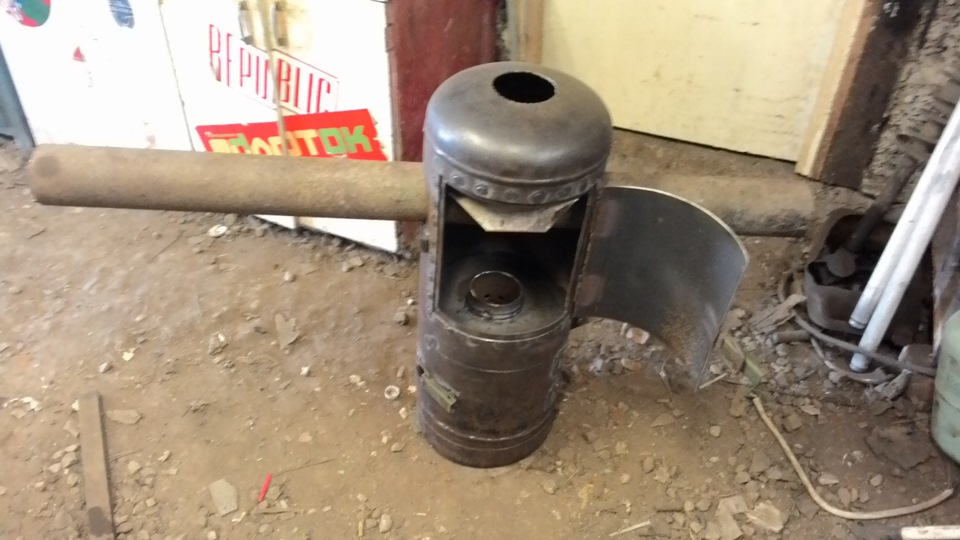

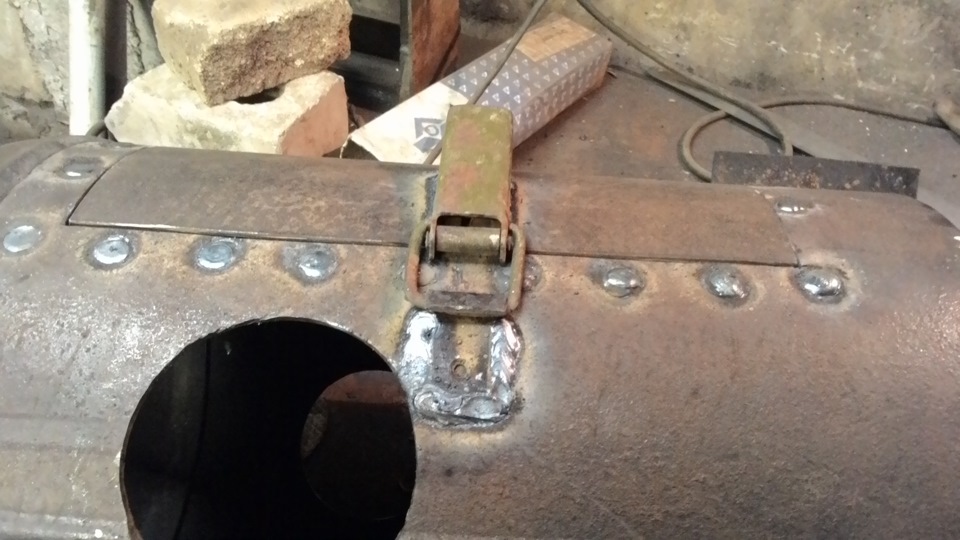

Дверцы

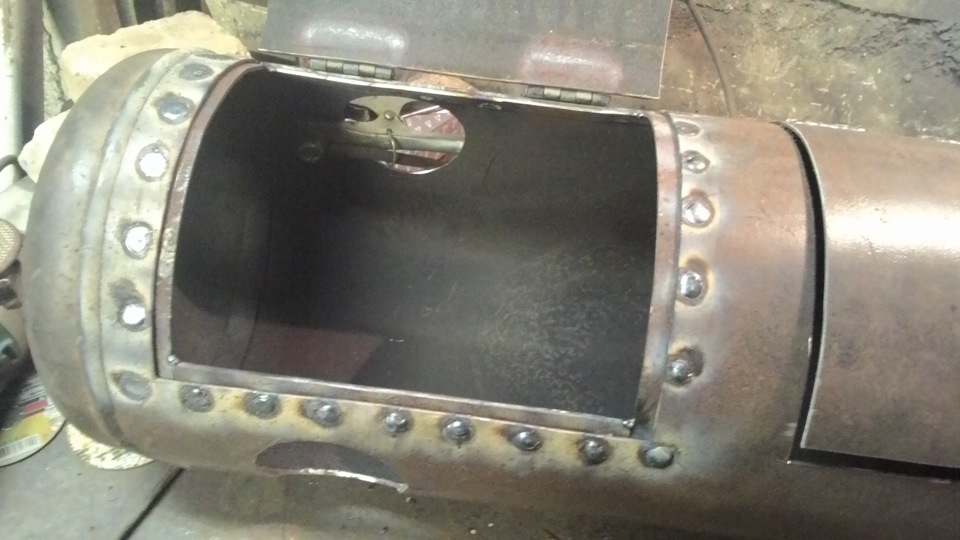

Двери для обоих отсеков имеют отличия. При монтаже верхней двери внимание нужно уделить установке упорных пластин в проеме для обеспечения лучшей герметичности. Также для большей надежности в ней нужно предусмотреть крепкий замок. При нагревании корпус слегка поведет и важно, чтобы дверь оставалась закрытой. В нижней дверце нужно просверлить отверстие для свободной циркуляции воздуха.

Чтобы устройство было легче обслуживать, а уход тепла был минимальным, желательно сделать металлическую подставку внизу всей конструкции.

Розжиг и чистка готового устройства

Холодная печь-капельница на отработке разжигается достаточно сложно. Чтобы пары масла начали гореть, топливо должно быть хорошо разогретым, а для этого лучше на первых этапах использовать другие горючие жидкости, — бензин или спирт. Они наливаются тонким слоем поверх отработки и поджигаются.

После того, как верх масла достаточно прогреется и начнется испарение, нужно открыть вентиль на шланге подачи топлива и настроить его поступление в печь.

Уход за устройством обеспечивается своевременной чисткой. Для этого используются металлические ерши или гравий. Он засыпается в дымоход и по мере прохождения отбивает сажу, которая осыпается вниз топки. После этого достаточно открыть дверцу и вымести шлак наружу щеткой. Желательно дополнительно вынуть поддон и хорошо его прочистить от остатков загрязнений.

Если использовать капельную печь правильно и обеспечивать чистку вовремя, то устройство прослужит долгие годы, главное — соблюдать технику безопасности и не забывать выключать вентиль подачи топлива, когда помещение не используется.

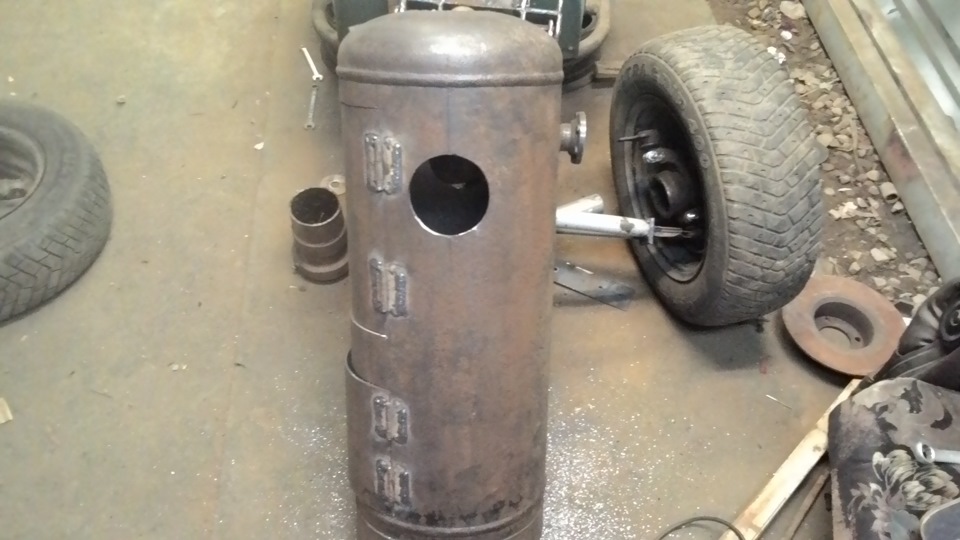

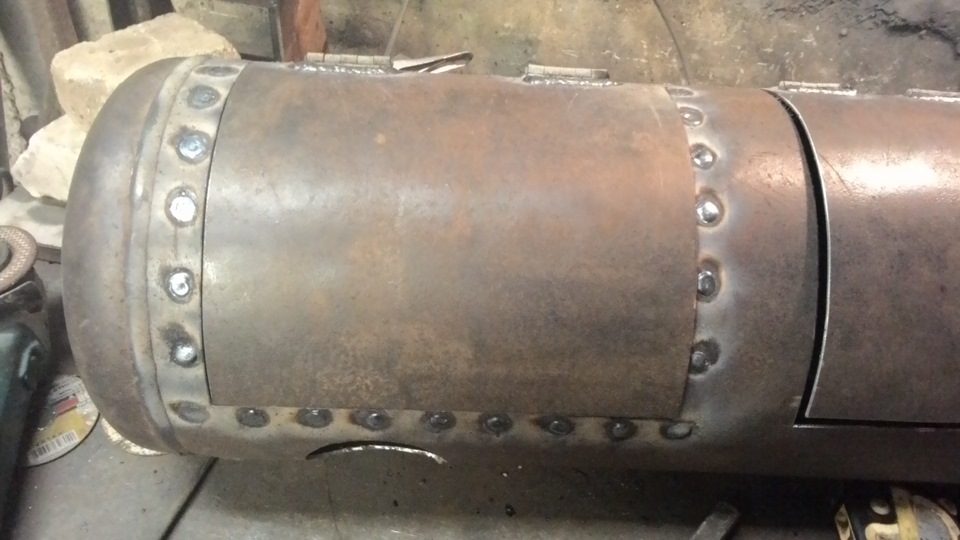

Изготовил печку из пятидесяти литрового газового баллона, который плавал два года в пруду после пожара.Огромное спасибо за ссылку на конструкцию и за фотографии и видео с описанием своей печки Алексею Аушеву ник на драйве m 507 xc!Печка капельного типа, закрыл краник подачи масла и через некоторое время печка тухнет.

Комментарии 98

Здравствуйте!
Хочу повторить в точности так как нет возможности эксперементировать, могу только изготовить на работе и вывезти в тихую 🙂
Можно чертёжик с размерами?
Интересует колличество, диаметр и расположение отверстий на горелке. Диаметр и длинна горелки. Диаметр и длинна дымохода, есть ли на нём гибы.
Размеры дверец

Есть у меня проблемка. Смотрю фотографии подобных устройств- везде до красна накал. а у меня как-то слабо она горит и топит. Дыма и запаха в помещении нет, появляется, только когда прокараулю наполнение диска и масло ко краю дверцы подбирается) Дым из трубы выходит чернейший. дымоход 100мм с изгибами. высотой он около 6 метров, но повторюсь в помещении не дымно. Кажется я сделал слишком большую накладку на трубу для продувки воздухом, из-за этого может быть? В верхней камере собирается дым, если открыть дверцы-дым попрет наружу

Похоже, что на режим не выходит.Сколько отверстий сделал?И какого диаметра?Посмотри как пользователь Ivanyonok свою печку настраивал.У него в блоге подробно написано.

Не выходит. Отверстия 20-22. много) потом еще электродом прожигал. заслонка ил 40 трубы сделана- открыто/закрыто. среднего положения нет.но вот экран на горизонтальной трубе большой

Где на твою печку глянуть можно?

Наделаю фотографий- выложу. Думаю вечером. ссылку скину, спасибо!

Печку такую, установил неделю назад. При первом, пробном, запуске у меня был установлен дымоход из толстостенной трубы d103мм высотой 3500мм. У меня дымоход не справлялся с мощностью печки — при выходе на максимальную мощность (на тот момент у меня была регулировка только подачей топлива), печка начинала трястись и пыхать, как будто сейчас взорвется, помещение наполнилось сладковатым дымом горелого масла в перемежку с дымом обгарающей краски дымохода. Я тутже затеял переделку: установил дымоход из толстостенной трубы d133мм и высотой 5300мм, также доработал горелку (испаритель), установив заслонку регулирования подачи первичного воздуха (как у m507xc), только оставив отверстие (вырез) в заслонке d15мм, для дозированной подачи масла в горелку из трубы капельной системы.

"Вонючая субстанция" в баллоне называлась газолин. На ней когда-то двигатели работали…

Лол. "Вонючая субстанция" — это то, из-за чего газ имеет запах xD

с заслонкой ты это лихо ! браво !

главное потом кокс! от масла не слежался -бы ! 10 раз маслом топлю, один дровами, чтоб кокс сжечь !

Не знал про такую тонкость, спасибо что подсказал!

нагар как вата черная ! особенно после атф! автоматного масла !

Задвижка для того чтобы после остановки печки тепло из гаража не вытягивало.

fzzzq задвижка на трубу в печке на отработке, вы самоубийца ? лупанет мало не покажется, как минимум четверть вырезать надо

Кто нибудь понял, как эта штука работает?

Скоро сниму видео, будет понятно.))Сегодня законьчил с дымоходом)))

Мне кажется видео работающей печки будет не скоро, потому и спрашиваю.

Почему не скоро, на днях выложу.Была бы гофра, чтоб соединить печку и дымоход затестил бы сегодня.

По моему не хватает механизма подачи воздуха, может с обратной стороны бумажки продолжение чертежа?

у меня такие же тиски с фрезера, но я сделал ручку с другой стороны, надо будет про это написать.

Собираюсь их поменять на такие же, только размера раза в три побольше.А эти на сверлилку поставлю.

я твою фотку их мона поиспользую? для примеру=)
