это кастом-турбо когда с ТАЗа снимают по 300-350лс, там турбина с ведро и ее горячка малиновая на несколько минут.
под капотом под 100грд запросто. Гофры пластиковые текут иногда,
а проводку делают на МГТФ.
Прибавить к этому тепло, выделяемое самим генератором и получаем на его подшипниках под 150 грд постоянно запросто.

Литол, ЦИАТИМ – не живет более 2-3 месяцев.

Леша, я под это поставляю комплектуху у меня свой бизнес там. В частности, я собираю проводку на МГТФ и в тефлоновых оплетках.
Во что мне надо НЕ верить? В лошадинные силы? Полно таких машин, тысячи по РФ.
В температуру под капотом? Ну как-нить скину тебе фото оплавленных гофр. Все шланги с резины меняются на силикон под капотом в обящательном порядке, кстати. Все пыльники не живут более нескольких месяцев.

В вылетающие генераторы? Ну могу тебе ссылок накидать на форумы, где народ вешается от проблем, что ролики ГРМ отваливаются через летний сезон.

Я в теме турботюнинга наших тазов погружен по уши, если что.

несколько часов, если 500-600лс, под драг дисциплины . если машина должна проехать 402м и дальше не важно, что с ней.

с мощностями до 250лс – ресурс на уровне 50-100ткм до капиталки мотора запросто. Куча людей строит имено такую "эвридейку".

Но тут надо понимать, что многие вещи требуют особого подхода, и это уже не конвеерный ВАЗ из говна.

1. Все детали подбираются высшего сорта, по возможности, от иномарок.
2. Уровень сборки высший.
3. Моторные масла высшей категории, замена не реже, чем раз в 5-6ткм км.
4. При неумелом использовании машина (рвачество) коробка живет от 1 дня до 2-3 месяцев. Коробка становится расходником. Нужно уметь дозировать мощность, если дать сразу, тупо рвет в клочья.
Если равномерно ускоряться, то в стиле "тролейбусной тяги" ТАЗ набирает 200 и более кмч запросто.

У приятель на 2114 рекорд 247 кмч, при этом он был настройщиков и сидел на пассажирском с ноутбуком. Откатывали онлайном на трассе под Тулой 🙂

да все что можно подобрать на замену ну прежде всего это болты крышек шатунов и ГБЦ.
Заводское говно рвется сразу, ставят иномарное или просто "тюнинг"-направление.
Потом подшипники, сальники.

Ну и в жестоком тюнинге там и шатуны и поршни уже не родные вообще,
понятное дело и сцепление.

Это я все про гражданку. Что такое спорт – ты даже не представляешь, там вообще не остается ничего кроме внешнего вида родной машины. Там вливаются миллионы (средний бюджет 2-3млн
подготовки машины под аля-спорт российского уровня. Если же речь о выезде за рубежь, не знаю даже точно, сколько там, но счет на миллиону идет сразу. Подкапотная проводка только стоит 120тр, и поверь мне, она того стоит (я обсчитывал сборку аналога, чисто ради интереса, насчитал расходников на 53тр только МАТЕРИАЛОВ НА ПОДКАПОТНУЮ ПРОВОДКУ. А мне еще ее плести 2 недели. С гарантией "яйца заложу, что все отработает").

спасибо, но это совсем другое. а нестандартные ВВ провода я заказал на заводе, товар не имеет аналогов в РФ вообще. При этом дешевле и лучше Китая.

Деньги иногда лежат под ногами, надо просто глаза протереть 🙂

я что, дурак? работа работой, хобби хоббием в этой стране мелкий нелегальный бизнес может быть только хоббием 🙂

давай остальное не публично, если какие-то вопросы остались.

Приобрел я гравер, оч полезный вестч!
-однако после небольших обьемов работ выявилось у него одна особенность из-за которой я пошел на доделку-недоделки которую конечно в родной чемодан не всунуть, а вот если на месте работать по моему оч ничого…ну судите сами.

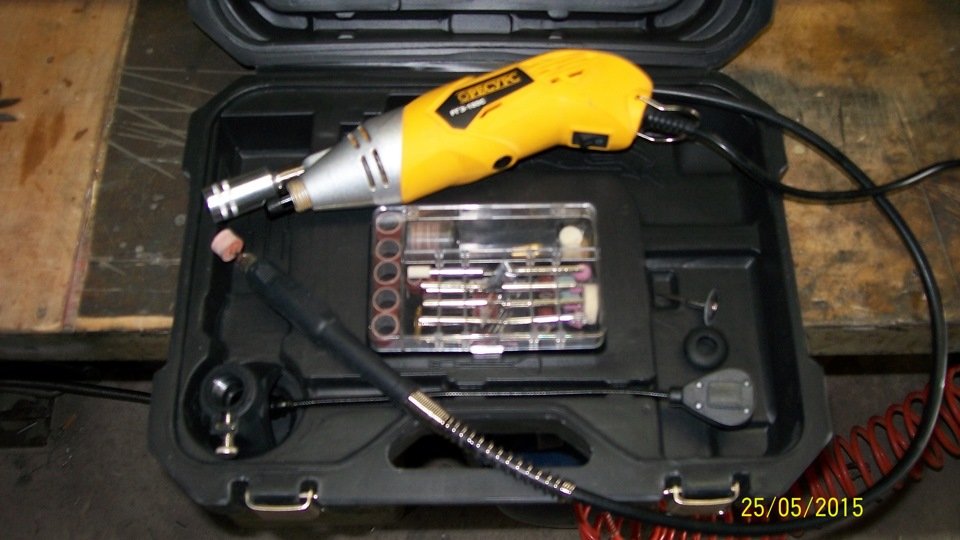

Машинку брал с учетом ремонто-пригодности нашу:

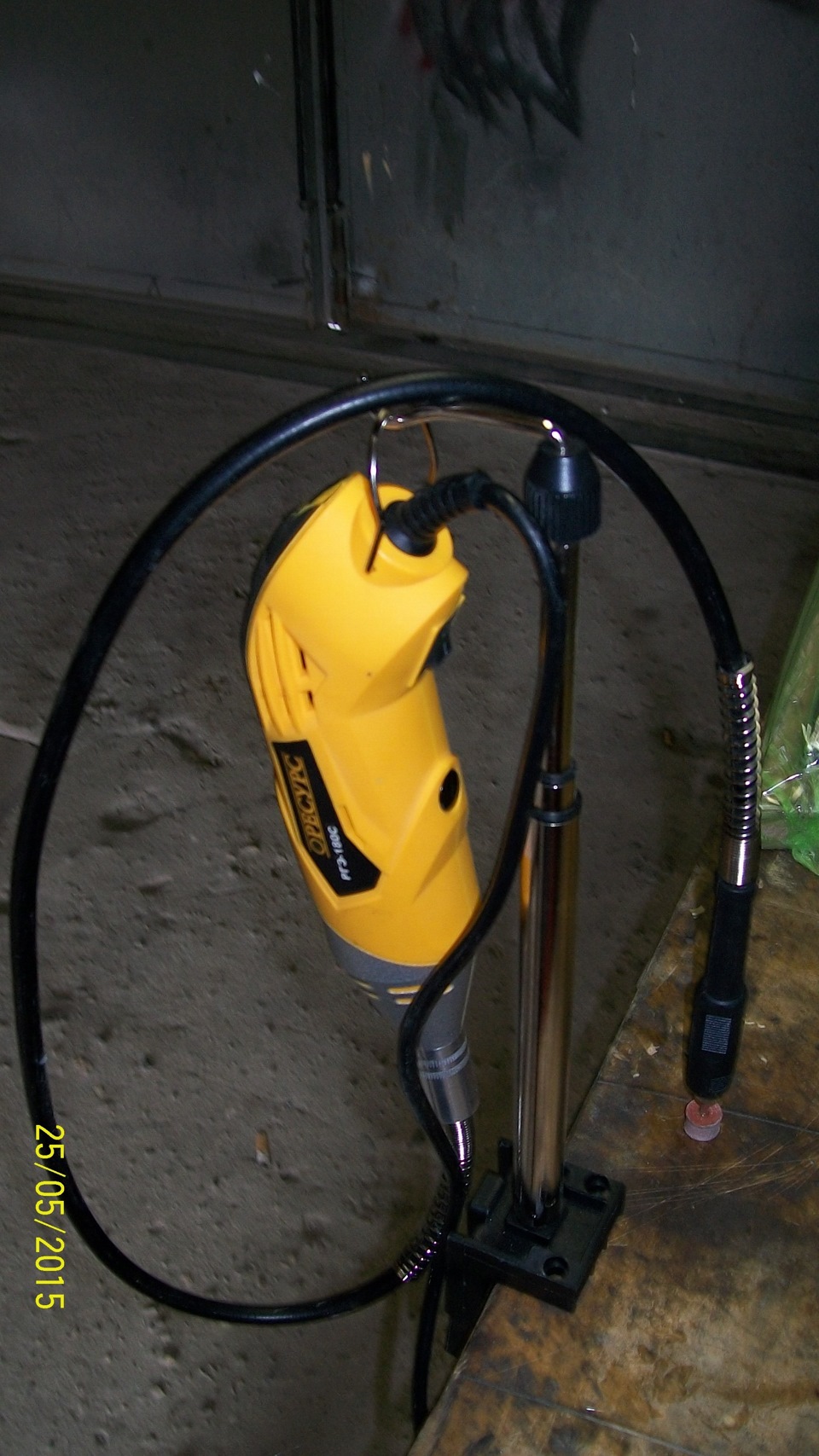

Он вывешивается по задумке вот на такой штатив с которого он у меня неоднократно встречался с планетой, если я не успевал его поддернуть:

А без вала -получилось мини-точило например заточить мизерные сверла:

Ну вообщем такая вот потеха…мелочь-а удобная…

Метки: дремель, гровер

Комментарии 62

У меня гибкий вал "бьёт", сверлить невозможно, шлифовать — смотря что и чем, у тебя норм?

Да работает отлично…вибраций нет, биения нет…цанга закручивается маленьким ключиком и держит намертво.
Самое интересное гибкий вал вытаскивается со стороны штуцера машинки -что позволяет его смазывать я сам в шоке…если что то не так можно заменить валом от спидометра.с обоих сторон прессовка квадрат.

Нормальная придумка. А где такой аппаратик покупал, по чем? И фонарик у тебя, и штатив. У племянника Дремель, так с ним таких навортов нема было.
Насадки к нему если как от Дремеля походят, то их полно всяких.
И еще вопрос. Не могу ума приложить — чего им под машиной ты делаешь?)

Читайте также:  Шаблоны для резьбы по дереву фрезером

это к примеру сказано, на земле зато не валяется…

Нормальная придумка. А где такой аппаратик покупал, по чем? И фонарик у тебя, и штатив. У племянника Дремель, так с ним таких навортов нема было.
Насадки к нему если как от Дремеля походят, то их полно всяких.
И еще вопрос. Не могу ума приложить — чего им под машиной ты делаешь?)

Брал в сети магазинов ТЕХНОДОМ.
Фига се тут все а за дремель в 8000 косарей ничего нет?странно…

Огонь! Ай лайк ит))

Товарищи! Подскажите где можно ротор на гравировалку купить?

У меня фирмы "Дремель".
Изобрёл я "ноу-хау" — когда тружусь с гибким валом… корпус помещаю куда попало)))))

п.т. а по теме, вот пример для подражания и взятия на заметку:
)))))

У меня тоже подобие такого гровера, только ветом синим) Интересует вопрос, кто нибудь нахдил на них маленькие шарошки?)

Да их валом!
Заказывал и через интернет, и покупал в "Мастеринструмент".

У нас что то не попадались мне! Ссыль не кинешь?

я заказывал на Али кучу насадок — и фрезы, и шарошки, и абразивки, и даже маленькие циркулярные лезвия )

У нас что то не попадались мне! Ссыль не кинешь?

Ездил на озеро)
Я сейчас гляну, вроде даже закладку делал.

По углам бы ещё добавить резиновые упоры для капотов, чтобы исключить полностью вибрации и вообще будет класс. за идею — 5+)) молодчага))!

спс., суть в том что с опорами его не потаскать по полу под машиной…а так можно конешш как у пневмо-насасов подкачки колес.

класс в закладки, а то я его намертво прикрепил за крючок) но он иногда все равно вылетает подлец =) вопрос, устойчив? не вибрирует на гибком?

нет не вибрирует.на полных воет но ена столе., на землю ставишь нормуль, тягай скока хошш.под машиной.

очень дельный совет

Машинка супер. Молодчага что купил такую. Скока денег отдал?

Я к своему ещё кулачковый патрон докупил, чтобы ничего не вылетало и фиксировалось надёжно, у меня зажимной раскручивался, хлипкий был.

По поводу фирмы .
-сварил 6 машин…инструменту 8-9 лет

-дрель,
-болгарка,
-лобзик,
-электро-ножницы фирмы DWT-просто песня…и неоспорить!

И сколько стоит это наше изделие? У меня какой-то Штурм или Штерн, наверное китайский, но отработал уже 9 лет и очень много раз выручал. Резать тонкий металл и пластик просто не заменим, да и ржавчину зачищать, гравировку много раз им делал. Один у меня недостаток слабый цанговый захват, хотелось бы по жёстче, но это будет уже дороже.

1800 помоему сори чек в гараже с паспортом…

это нормальная цена для хорошего изделия.

не ради нравоучения, а только собственный опыт- стойка экономит место на столе, я в своём 4000-м дремеле просто крючок подвеса загнул в "бараний рог", да вешать сложнее стало, но блин ни разу не упал! А ежели нужно зафиксировать на столе, в лежачем положении, то тисочками как то стрёмно такую игрушку зажимать- ложу на бок настольную сверлильную стойку и в неё зажимаю етну бормашинку, как раз за то место которое и предназначено для этого.

Гибкий вал, основное назначение которого состоит в передаче крутящего момента на значительное расстояние, чаще всего используется для оснащения граверов. Такое оборудование, которое, по сути, представляет собой миниатюрную шлифовальную машинку, активно применяется для обработки деталей небольшого размера. В частности, гравер используется как минидрель, с его помощью выполняют миниатюрную резку, выборочную шлифовку мелких элементов изделий и целый перечень других работ.

Гибкий вал упрощает использование гравера, избавляя от необходимости держать инструмент над местом работы

Наиболее распространенными сферами, в которых применяются граверы с установленным на них гибким валом, являются ювелирное дело и электронная промышленность. Активно используют такое оборудование специалисты по дизайну, работники авторемонтных станций и мастерских, занимающихся ремонтом бытовой техники и электронного оборудования.

Электрический гравер, на который установлен гибкий привод, особенно актуален в тех ситуациях, когда обработку необходимо выполнить в труднодоступных местах изделия. Используя сменные насадки, такое оборудование можно задействовать во всех этапах выполнения обработки, начиная с черновой и заканчивая финишной.

Гибкий вал гравера с защитными пружинами на концах, предохраняющими от повреждения резиновую оболочку

Какие операции выполняют при помощи гравера с гибким приводом

Превратить гравер с установленным на нем гибким валом в по-настоящему универсальное устройство помогают специальные насадки, к числу которых относятся:

  • шлифовальные и полировальные круги, позволяющие довести поверхность обрабатываемого изделия до безупречно гладкого состояния;
  • щетки, используемые для зачистки поверхности изделия и ее шлифовки в труднодоступных местах;
  • отрезные круги для резки изделий и обработки их рваных краев;
  • сверла, при помощи которых устройство превращается в миниатюрную дрель;
  • фрезы и абразивные круги, позволяющие выполнять обработку изделий в труднодоступных местах;
  • насадки в форме пера, при помощи которых выполняются гравировочные работы.

Чтобы обеспечить удобство работы с таким устройством, оснащенным гибким приводным валом, можно приобрести дополнительные приспособления – резиновые накладки на рукоятку, фиксатор кнопки включения и др.

Читайте также:  Направление цепи на электропиле

Весьма полезными оказываются всякого рода держатели, в которых помимо вала и гравера можно закреплять различные насадки

К граверам, на которые устанавливается гибкий приводной вал, также относятся бормашина, используемая в стоматологии, машинка для выполнения маникюра, оборудование для обработки натурального камня и нанесения на поверхность изделий из него надписей и рисунков.

Можно также использовать гибкий вал для дрели или приобрести гибкий вал для шуруповерта. При помощи такого усовершенствования привычных электроинструментов насадка для шуруповерта или сверло могут быть с успехом применены для выполнения работ даже в самых труднодоступных местах.

Как устроен и по какому принципу работает гравер

Гравер, который позволяет выполнять обработку деталей с высокой точностью и производительностью, работает по принципу обычной дрели, а внешне он очень похож на автоматическую ручку большого размера. Основными конструктивными элементами такого устройства являются:

  1. двигатель;
  2. гибкий приводной вал, передающий крутящий момент от двигателя на рабочую насадку;
  3. редуктор;
  4. вентилятор, служащий для охлаждения шпинделя;
  5. сам шпиндель с выступающей рабочей частью;
  6. корпус устройства со специальными отверстиями для выхода нагретого воздуха;
  7. гайка, предназначенная для фиксации используемых насадок;
  8. регулятор мощности устройства;
  9. блокировочная кнопка;
  10. выключатель питания;
  11. крючок для подвешивания выключенного устройства.

Вращение от двигателя передается на ось гибкого вала, обратная сторона которой соединяется с рабочей насадкой. Посадочные места насадок унифицированы, поэтому проблем с выбором требуемого инструмента и его заменой не возникает.

Критерии выбора оборудования

При выборе гравера следует ориентироваться на целый ряд характеристик.

По уровню мощности устройства, от которой напрямую зависит его производительность, можно косвенно судить о рабочем ресурсе приводного двигателя. Выбирать мощность гравера, которая у серийных моделей может находиться в интервале 35–300 Вт, следует на основе задач, для решения которых планируется использовать такое оборудование. Кроме того, надо учитывать, как долго оно будет работать между включением и отключением. Длительность операционного процесса зависит от твердости материала, из которого изготовлено обрабатываемое изделие. Чем дольше будет использоваться гравер за одно включение, тем большей мощностью он должен обладать.

Маломощный компактный гравер удобен для несложных работ без гибкого привода

Скорость, с которой вращаются вал электродвигателя и присоединенный к нему гибкий приводной вал, также выбирается в зависимости от твердости материалов, которые необходимо обрабатывать с помощью гравера. Модели, предлагаемые на современном рынке, могут обеспечивать скорость вращения инструмента, находящуюся в интервале 10–35 тыс. об/мин. Низкооборотистые модели можно приобретать в том случае, если использоваться они будут преимущественно для финишной шлифовки и полировки. При выполнении таких операций на инструмент приходится небольшая нагрузка, поэтому сам гравер не перегревается, а значит, не выходит из строя.

Если необходимо более универсальное устройство с гибким валом, лучше отдать предпочтение граверам, в которых предусмотрена возможность регулировки скорости вращения инструмента.

Регулятор оборотов значительно увеличивает функциональность гравера

Вес и размеры гравера оказывают влияние на то, насколько удобно и легко будет манипулировать таким устройством в процессе обработки с его помощью. С граверами, которые отличаются значительными габаритами и весом, значительно тяжелее работать, но такие устройства, как правило, обладают более высокими мощностью и производительностью. Вес гравера с гибким приводным валом может находиться в интервале 0,5–8,5 кг. Выбирая такое устройство, в первую очередь учитывают требуемую мощность и функциональность, а только затем обращают внимание на вес и габариты.

Поскольку гравером работают, постоянно держа такое устройство в руках, то его эргономичность, характеризующая удобство работы с оборудованием, является немаловажным фактором при выборе. Оценивая эргономичность устройства, следует обращать внимание не только на его дизайн, но также на качество сборки, материалы изготовления, расположение кнопок и удобство конструкции рукоятки.

Перед приобретением инструмента стоит подержать гравер в руках, опробовать включение кнопок и фиксаторов

Эти параметры не указываются в паспорте на оборудование. Обращать внимание на них желательно в том случае, если использоваться гравер будет достаточно часто. Чтобы оценить, насколько сильно шумит и вибрирует устройство в процессе работы, необходимо просто включить его и оценить данные параметры. Как правило, сильнее шумят граверы средней мощности, а в более оборотистом оборудовании такая проблема предусмотрена производителями и устраняется за счет включения в конструкцию специальных элементов. Оценить то, насколько сильно греется гравер, оснащенный гибким приводным валом, можно только в ходе работы.

Конструкция гибкого вала

Гибкий вал для гравера или любого другого оборудования, к жесткости на кручение которого предъявляются более высокие требования, чем к жесткости на изгиб, как уже говорилось выше, используется для того, чтобы передать крутящий момент элементам, меняющим в процессе работы свое пространственное положение.

Основной частью гибкого вала, которая и отвечает за главную функцию такого устройства, может быть проволочный стержень или специальный тросик. Этот элемент изготовлен из материалов, обладающих высокой жесткостью на кручение. На основной сердечник проволочного гибкого вала для придания ему более высокой жесткости наматываются дополнительные слои свитой проволоки. Чтобы обеспечить безопасность использования гибкого приводного вала, а также защитить его поверхность от повреждений и удержать на ней смазку, данное устройство помещают в гибкую защитную оболочку, которая является неподвижной по отношению к вращающемуся сердечнику.

Читайте также:  Из какого металла делают резцы по металлу

Этот гибкий вал оснащен патроном для насадок с одной стороны, а с другой накидной гайкой для фиксации на гравере

В зависимости от конструктивного исполнения гибкие валы могут быть правого или левого вращения, на что следует обращать внимание при их выборе и применении. Различной может быть не только конструкция гибких валов, но и их длина, достигающая иногда пяти метров.

От того, куда устанавливается гибкий вал – на дрель, гравер или шуруповерт, – зависит и конструкция крепежа такого приспособления. Так, на концах вала могут быть размещены крепежные гайки или крепежная арматура другого типа.

Наконечник этого вала можно снять для чистки и смазки, для чего предусмотрено отверстие сбоку

При помощи гибких валов разной конструкции приводятся в действие различные механизмы и оборудование. Кроме граверов, дрелей и шуруповертов, такими валами оснащают глубинные вибраторы, мотокосы и многие другие виды технических устройств. Простейшим и знакомым многим вариантом использования гибкого вала является прочистка канализационных труб от внутренних засоров.

Механические спидометры автомобилей также приводятся в действие посредством гибкого вала.
Изготовление гибкого вала своими руками, конечно, возможно, но, учитывая то, под какими нагрузками работает такое устройство, лучше не экспериментировать и приобрести серийную продукцию от проверенных производителей. Озадачиваться вопросом самостоятельного изготовления гибкого вала можно лишь в том случае, если использоваться он будет для привода маломощного оборудования, работающего на небольших оборотах.

Правила работы с гравером, оснащенным гибким валом

Существует ряд правил, которых следует придерживаться при использовании гравера с гибким валом для обработки различных материалов.

Что необходимо сделать перед началом работы

Перед началом работы выбирают насадки. Все они должны находиться под рукой, чтобы потом не тратить время на их поиски. Пока устройство в выключенном состоянии, его лучше подвешивать на специальный крючок, который поставляется в комплекте с большинством современных моделей.

Предотвратить прилипание образующейся в процессе обработки стружки к поверхности инструмента можно, если предварительно покрыть его слоем парафина. Следует иметь в виду: если в конструкции инструмента не предусмотрена принудительная вентиляция, работать им можно не больше 15–25 минут, а затем надо давать ему время на естественное остывание. Поступая таким образом, вы убережете свой гравер от преждевременного выхода из строя.

Держа гравер руками, нужно стараться не закрывать ладонями вентиляционные прорези

Изменять скорость, с которой вращается инструмент гравера, оснащенного гибким валом, необходимо как при смене выполняемых операций, так и при переходе на обработку другого материала. На невысоких оборотах выполняют обработку более мягких материалов, таких, например, как пластик. Если обрабатывать такие материалы на высоких оборотах, это может привести к интенсивному нагреву инструмента и оплавлению краев обрабатываемой детали. На средних оборотах выполняют обработку изделий из металла, на высоких – из твердого природного камня.

Как правильно ухаживать за гравером

Как и любое другое техническое устройство, гравер, оснащенный гибким приводным валом, нуждается в соответствующем уходе. Правильно и регулярно выполняемый, такой уход не только позволит использовать устройство на его максимальной мощности, но и значительно продлит срок его безаварийной эксплуатации.

В процессе обработки, выполняемой при помощи гравера, лопасти его вентилятора активно забиваются пылью и мелкими частицами отработанного материала. Чтобы такой вентилятор работал эффективно, его необходимо регулярно чистить, используя мягкую ткань, смоченную в мыльном растворе. Ни в коем случае нельзя применять для этих целей различные растворители и агрессивные моющие средства, которые могут привести к преждевременному повреждению лопастей вентилятора.

Для очистки и смазки внутренностей инструмент приходится разбирать. Эта нечастая процедура требует определенных ремонтных навыков

Техническое состояние насадок, используемых в комплекте с гравером, также необходимо регулярно проверять. Изношенные насадки следует сразу заменять на новые, так как они могут стать причиной повышенной вибрации устройства, что в итоге приведет к его преждевременному выходу из строя.

Очень важно уделять постоянное внимание техническому состоянию гибкого приводного вала гравера. На защитной оболочке вала, которая изготавливается из полимерных материалов, не должно быть серьезных механических повреждений, которые могут привести к преждевременному выходу вала из строя. После каждого использования гравера его приводной гибкий вал желательно очищать от пыли и других загрязнений, протирать и при необходимости смазывать наконечники, при помощи которых он подсоединяется к электродвигателю и рабочей насадке.

Для смазки внутреннего троса используют жидкое масло

В процессе работы надо следить за тем, чтобы гибкий вал не перегибался слишком сильно. Как при хранении, так и в процессе работы необходимо обеспечить защиту гибкого вала от механических повреждений.

Современные модели граверов и гибкие валы, при помощи которых они приводятся в действие, являются достаточно надежными устройствами. При обеспечении регулярного ухода они способны служить довольно долго без ухудшения своих технических характеристик.
