Емкостной датчик уровня воды в баке

Указатель уровня воды с ёмкостным датчиком.

Автор: PANYTA
Опубликовано 25.10.2012.
Создано при помощи КотоРед.

Назрела у меня необходимость в указателе уровня воды. Резервная ёмкость (500л) стоит на чердаке. С расходом всё просто — кончилась вода — заливай. А вот тут начинаются заморочки. Надо лезть на чердак, ждать. Скучно, а зимой ещё и холодно. В Инете поплавки, герконы, электроды, таймеры, ктушки. Не то.

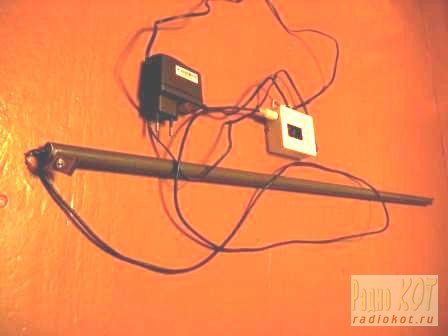

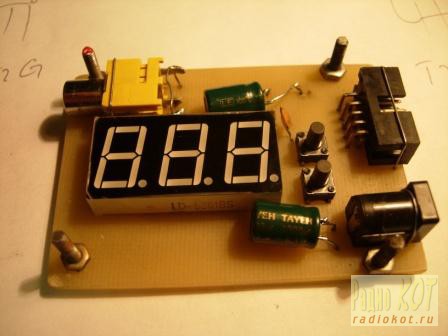

Завалялась у меня "тинька" ATtiny2313A и трёхразрядный семисегментный индикатор. Добавил резисторы, питание (готовый пятивольтовый блок от маршрутизатора), разъёмы. Ну и датчик. Труба (алюминий) с проводом.

Точность, конечно не промышленная, но для контроля за баком хватает. Сначала схемка была ещё проще, но "железяка" это не модель в Протеусе, возникли нюансики, пришлось добавить деталек.

Ёмкость моего датчика от 350пф до 750пф. Примерно. Маловато, конечно. Зато датчик примитвный.

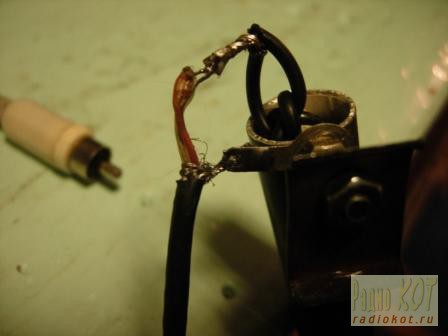

Внутрь трубки диаметром 16мм длиной 90см вставлен провод и скручен для натяга. Тут есть тонкость. Простой монтажный провод в ПВХ изоляции не пошёл. Пропитывается водой!
Я работаю связистом и потому "нашёл" 🙂 военно-полевой провод П-274. У него три стальных и четыре медных жилы.
Но дело не в них, а в его изоляции — она устойчива к воде. Наверно можно и какой другой, но делаем, как всегда из того, что есть.

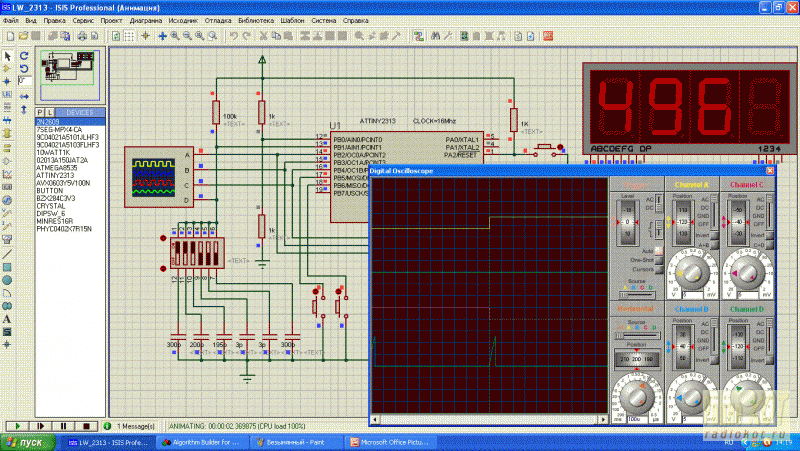

Отрабатывалась схемка в протеусе.

Но он хоть и умный, но не учитывает температуру, наведёнки, нестабильность питания. Свойства проводов. С ними у меня было больше всего проблем. Про провод датчика уже говорил. А есть ещё провод между датчиком и самим девайсом. Вроде чё такова? 🙂 Провод да провод — экранированный. Но мне попался древний совдеповский кабелёк с неизолированным сверху экраном. Всё с ним хорошо, от помех защищает, наведёнки не боится.
Но он оказался термочувствительным! Зажимаю кусок провода (1,5м) в кулак — показания повышаются на 5 -10 единиц! Кто бы мог подумать. Заменил на другой, поновее, всё заработало.

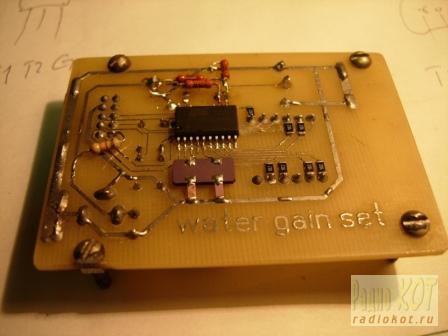

Файл платы не показываю, потому как корявенька 🙂 Дорабатывалась на ходу. Добавлен кварц с конденсаторами, резисторы делителя опорного напряжения, резистор на сброс, ёмкости по питанию. Кнопки — калибровка минимума и максимума.
Пищалка, которая есть на схеме ещё не впаяна. Она будет пищать, когда процесс наполнения подходит к концу. Чтоб не перелить, что уже было не раз.
Проект сделан в Algorithm Builder.

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.

Рис. 2. Поплавковый датчик для управления насосом

Конструкция состоит из поплавка с магнитом и двух герконов, установленных в контрольных точках. Кратко опишем принцип действия:

  • Емкость опустошается до критического минимума (А на рис. 2), при этом поплавок опускается до уровня, где расположен геркон 2, он включает реле, подающее питание на насос, закачивающий воду из скважины.
  • Вода доходит до максимальной отметки, поплавок поднимается до места расположения геркона 1, он срабатывает и реле отключается, соответственно, двигатель насоса прекращает работать.

Такой герконовый сигнализатор сделать самостоятельно довольно просто, а его настройка сводится к установке уровней включения-выключения.

Заметим, что если правильно выбрать материал для поплавка, датчик уровня воды будет работать, даже при наличии слоя пены в резервуаре.

Ультразвуковой

Этот тип измерителей может использоваться как для жидкой, так и сухой среды, при этом у него может быть аналоговый или дискретный выход. То есть, датчик может ограничивать заполнение по достижению определенной точки или отслеживать его постоянно. Устройство включает в себя ультразвуковой излучатель, приемник и контроллер обработки сигнала. Принцип работы сигнализатора продемонстрирован на рисунке 3.

Рис. 3. Принцип работы ультразвукового датчика уровня

Работает система следующим образом:

  • излучается ультразвуковой импульс;
  • принимается отраженный сигнал;
  • анализируется длительность затухания сигнала. Если бак полный, она будет короткой (А рис. 3), а по мере опустошения начнет увеличиваться (В рис. 3).

Ультразвуковой сигнализатор бесконтактный и беспроводной, поэтому он может использоваться даже в агрессивных и взрывоопасных средах. После первичной настройки, такой датчик не требует никакого специализированного обслуживания, а отсутствие подвижных частей существенно продлевает срок эксплуатации.

Электродный

Электродные (кондуктометрические) сигнализаторы позволяют контролировать один или несколько уровней электропроводящей среды (то есть, для измерения наполнения бака дистиллированной водой они не подходят). Пример использования устройства приведен на рисунке 4.

Рис. 5. Емкостной датчик уровня

Принцип работы сигнализатора такой же, как у конденсатора: проводится измерение емкости между пластинами чувствительного элемента. Когда она достигнет порогового значения, подается сигнал на контроллер. В некоторых случаях задействовано исполнение «сухой контакт», то есть уровнемер работает через стенку бака в изоляции от технологической среды.

Данные устройства могут функционировать в широком температурном диапазоне, на них не влияют электромагнитные поля, а срабатывание возможно на большом расстоянии. Такие характеристики существенно расширяют сферу применения вплоть до тяжелых условий эксплуатации.

Радарный

Этот вид сигнализаторов можно действительно назвать универсальным, поскольку он может работать с любой технологической средой, включая агрессивную и взрывоопасную, причем, давление и температура не будут влиять на показания. Пример работы устройства приведен на рисунке ниже.

Измерение уровня радарным датчиком

Устройство излучает радиоволны в узком диапазоне (несколько гигагерц), приемник ловит отраженный сигнал и по времени его задержки определяет наполняемость емкости. На измеряющий датчик не влияет давление, температура или характер технологической среды. Запыленность также не отражается на показаниях, чего не скажешь о лазерных сигнализаторах. Также необходимо отметить высокую точность приборов данного типа, их погрешность составляет не более одного миллиметра.

Гидростатический

Эти сигнализаторы могут измерять как предельное, так и текущее заполнение резервуаров. Их принцип действия продемонстрирован на рисунке 7.

Рисунок 7. Измерение заполнения гиростатическим датчиком

Устройство построено по принципу измерения уровня давления, произведенного столбом жидкости. Приемлемая точность и небольшая стоимость сделали данный вид довольно популярным.

В рамках статьи мы не можем осмотреть все типы сигнализаторов, например, ротационно-флажковых, для определения сыпучих веществ (идет сигнал, когда лепесток вентилятора застрянет в сыпучей среде, предварительно вырыв приямок). Так же нет смысла рассматривать принцип действия радиоизотопных измерителей, тем более рекомендовать их для проверки уровня питьевой воды.

Как выбрать?

Выбор датчика уровня воды в резервуаре зависит от многих факторов, основные из них:

  • Состав жидкости. В зависимости от содержания в воде посторонних примесей может меняться плотность и электропроводность раствора, что с большой вероятностью отразится на показаниях.
  • Объем резервуара и материал, из которого он изготовлен.
  • Функциональное назначение емкости для накопления жидкости.
  • Необходимость контролировать минимальный и максимальный уровень, или требуется мониторинг текущего состояния.
  • Допустимость интеграции в систему автоматизированного управления.
  • Коммутационные возможности устройства.

Это далеко не полный список для выбора измерительных приборов данного типа. Естественно, что для бытового назначения можно существенно сократить критерии отбора, ограничив их объемом резервуара, типом срабатывания и схемой управления. Существенное сокращение требований делает возможным самостоятельное изготовление подобного устройства.

Делаем датчик уровня воды в резервуаре своими руками

Допустим, есть задача автоматизировать работу погружного насоса для водоснабжения дачи. Как правило, вода поступает в накопительную емкость, следовательно, нам необходимо сделать так, чтобы насос автоматически выключался при ее заполнении. Совсем не обязательно для этой цели покупать лазерный или радиолокационный сигнализатор уровня, собственно, никакой приобретать не нужно. Несложная задача требует простого решения, оно показано на рисунке 8.

Схема управления водозабоным насосом

Для решения задачи понадобится магнитный пускатель с катушкой на 220 вольт и два геркона: минимального уровня – на замыкание, максимального – на размыкание. Схема подключения насоса проста и, что немаловажно, безопасна. Принцип работы был описан выше, но повторим его:

  • По мере набора воды поплавок с магнитом постепенно поднимается, пока не дойдет до геркона максимального уровня.
  • Магнитное поле размыкает геркон, отключая катушку пускателя, что приводит к обесточиванию двигателя.
  • По мере расхода воды, поплавок опускается, пока не достигнет минимальной отметки напротив нижнего геркона, его контакты замыкаются, и поступает напряжение на катушку пускателя, подающего напряжение на насос. Такой датчик уровня воды в резервуаре может работать десятилетиями, в отличие от электронной системы управления.

Большую емкость для воды на даче или приусадебном участке можно использовать для полива или водоснабжения дома. При ее наполнении нет необходимости постоянно забираться вверх по лестнице и целый день следить за уровнем — это вполне могут сделать электронные датчики.

Область применения датчиков уровня воды

  • Продвинутые дачные и фермерские хозяйства, занимающиеся выращиванием плодоовощной продукции, в своей работе используют системы полива наподобие капельной. Для обеспечения автоматической работы поливочного оборудования конструкция требует наличия большой емкости для сбора и хранения воды. Ее заполнение обычно производят погружными водяными насосами в скважине, при этом требуется отслеживать уровень давления воды для насоса и ее количество в водосборном баке. В этом случае необходимо управлять работой насоса, то есть включать его при достижении определенного уровня воды в накопительной емкости и отключать в случае полного заполнения водяного бака. Эти функции можно реализовать с помощью поплавковых датчиков.

Рис. 1 Принцип действия поплавкового датчика уровня (ПДУ)

  • Большой накопительный бак для воды может потребоваться и для водоснабжения дома, если дебит водозаборной емкости очень мал или производительность самого насоса не может обеспечить потребление воды, соответствующее необходимому уровню. В этом случае устройства контроля уровня жидкости для автоматической работы системы водоснабжения также необходимы.
  • Систему контроля за уровнем жидкости можно использовать и при работе с устройствами, в которых отсутствует защита от сухого хода скважинного насоса, датчик давления воды или поплавковый выключатель при откачивании грунтовых вод из подвалов и помещений с уровнем ниже поверхности земли.

Виды датчиков уровня воды

Все датчики уровня воды для управления насосом можно разделить на две большие группы: контактные и бесконтактные. Бесконтактные способы в основном используются в промышленном производстве и делятся на оптические, магнитные, емкостные, ультразвуковые и т.п. виды. Датчики устанавливаются на стенки водяных баков или непосредственно погружаются в контролируемые жидкости, электронные компоненты помещены в шкаф управления.

Рис. 3 Вертикальные и горизонтальные герконовые датчики

Устройство герконового переключателя

Основной исполнительный элемент герконового датчика — герконовый выключатель. Устройство представляет собой маленький стеклянный баллон, наполненный инертным газом или с откачанным воздухом. Газ или вакуум препятствуют образованию искр и окислению контактной группы. Внутри колбы находятся замкнутые контакты из ферромагнитного сплава прямоугольного сечения (пермаллоевая проволока) с золотым или серебряным напылением. При попадании в магнитный поток контакты герконового переключателя намагничиваются и отталкиваются друг от друга — происходит размыкание цепи, по которой течет электрический ток.

Рис. 6 Поплавковые вертикальные датчики уровня воды

Аналогичная схема управления насосом, помещенная в шкаф управления, может быть использована при отслеживании уровня в емкости с жидкостью, если герконы поменять местами, то есть SV2 будет находиться вверху и отключать насос, а SV1 в глубине бака с водой его включать.

Датчики уровня могут быть использованы в быту для автоматизации процесса при заполнении больших емкостей водой при помощи водяных электронасосов. Наиболее просты в установке и эксплуатации герконовые виды, выпускаемые промышленностью в виде вертикальных поплавков на штангах и горизонтальных конструкций.

Оцените статью
